Exemples de programmation 10.6
10
TNC 640 | Manuel d'utilisation Programmation des cycles | 7/2014
255

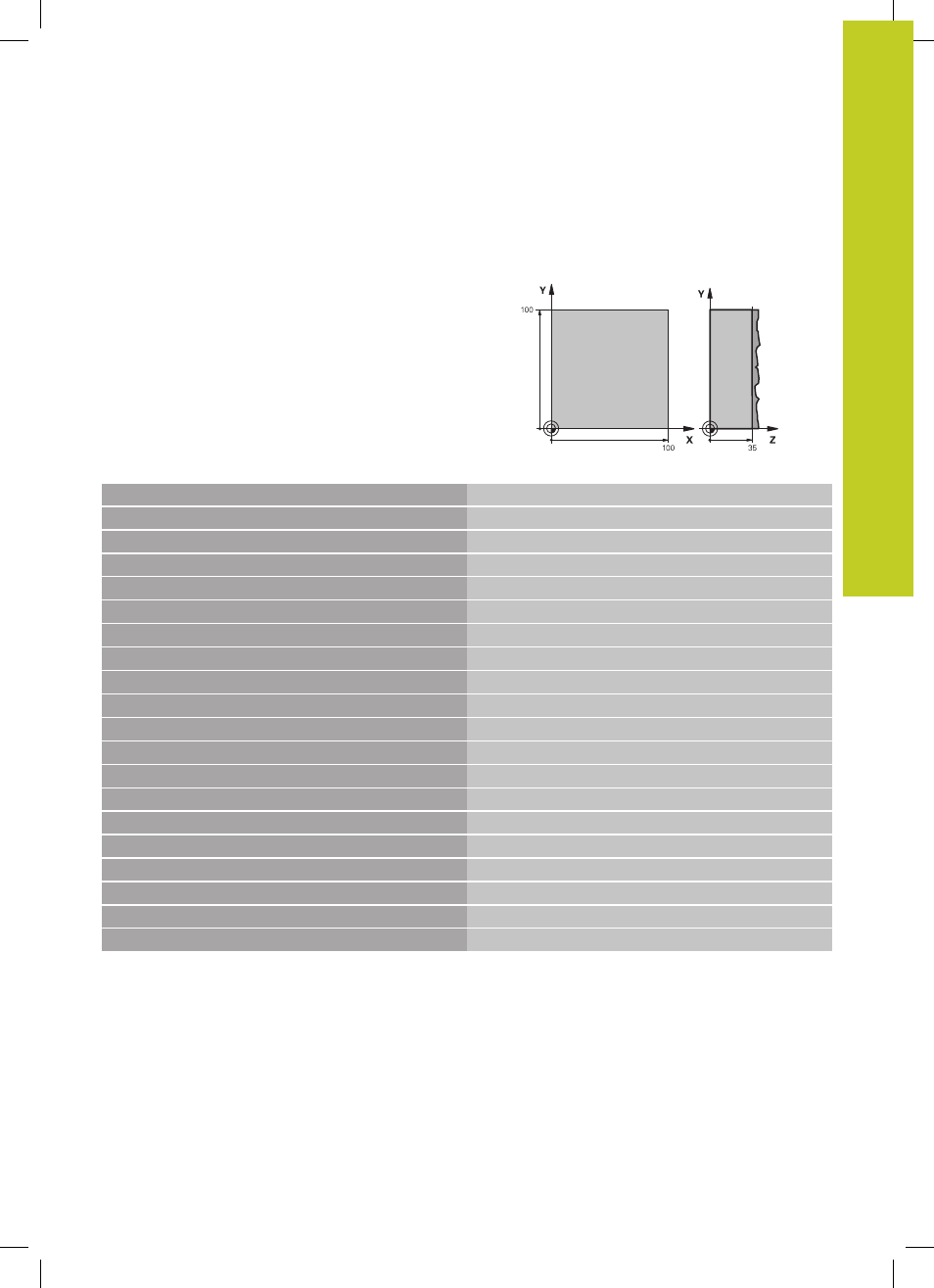

10.6 Exemples de programmation
Exemple : usinage ligne à ligne
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Appel de l'outil
4 L Z+250 R0 FMAX Dégager l'outil
5 CYCL DEF 230 LIGNE À LIGNE Définition du cycle Usinage ligne à ligne
Q225=+0 ;PT INITIAL 1ER AXE
Q226=+0 ;PT INITIAL 2ÈME AXE
Q227=+35 ;PT INITIAL 3ÈME AXE
Q218=100 ;1ER CÔTÉ
Q219=100 ;2ÈME CÔTÉ
Q240=25 ;NOMBRE DE COUPES
Q206=250 ;AVANCE PLONGÉE
Q207=400 ;AVANCE FRAISAGE
Q209=150 ;AVANCE TRANSVERSALE
Q200=2 ;DISTANCE D'APPROCHE
6 L X+-25 Y+0 R0 FMAX M3 Prépositionnement à proximité du point initial
7 CYCL CALL
Appel du cycle
8 L Z+250 R0 FMAX M2
Dégager l'outil, fin du programme
9 END PGM C230 MM
