Powermax30 AIR Manuel de service 808852 97
5 – Dépannage et tests de système
18. Vérifier la VBUS sur les fils rouge et blanc du connecteur J3 (contact 1 et contact 4) . La tension omnibus est-elle
présente (tension omnibus nominale de 375 V c.c.) ?
a. Si oui, vérifier la tension permise par le compresseur sur le circuit imprimé d’entrainement du compresseur.
Passer à étape 20.
b. Si non, retirer le connecteur J2 du circuit imprimé d’entrainement du compresseur. Passer à l’étape suivante.
19. Répéter l’étape précédente pour vérifier la VBUS avec J2 déconnecté. La tension omnibus est-elle présente (tension
omnibus nominale de 375 V c.c.) ?
a. Si oui, vérifier la tension permise par le compresseur sur le circuit imprimé d’entrainement du compresseur.
Passer à l’étape suivante.
b. Si non, vérifier le circuit imprimé d’alimentation. Passer à étape 23.
20. Régler l’interrupteur d’alimentation sur la position marche (ON) (I).
21. Appuyer rapidement sur la gâchette de la torche puis vérifier la tension permise par le compresseur sur le
connecteur J1 du circuit imprimé d’entrainement du compresseur. La tension permise par le compresseur est-elle
présente (3 V c.c.) ?
a. Si oui, remplacer le circuit imprimé d’entrainement du compresseur. Consulter Remplacement du
circuit imprimé d’entrainement du compresseur à la page 123.
b. Si non, vérifier les fils à paire torsadée qui raccordent le circuit imprimé d’entrainement du compresseur
au circuit imprimé d’alimentation. Passer à l’étape suivante.
22. Appuyer rapidement sur la gâchette de la torche puis vérifier la tension permise par le compresseur sur
le connecteur J9 sur le circuit imprimé d’alimentation. La tension permise par le compresseur est-elle
présente (3 V c.c.) ?
a. Si oui, remplacer les fils à paire torsadée J1 à J9. Consulter Remplacement du groupe câbles à la
page 139.
b. Si non, vérifier le circuit imprimé d’alimentation. Passer à l’étape suivante.

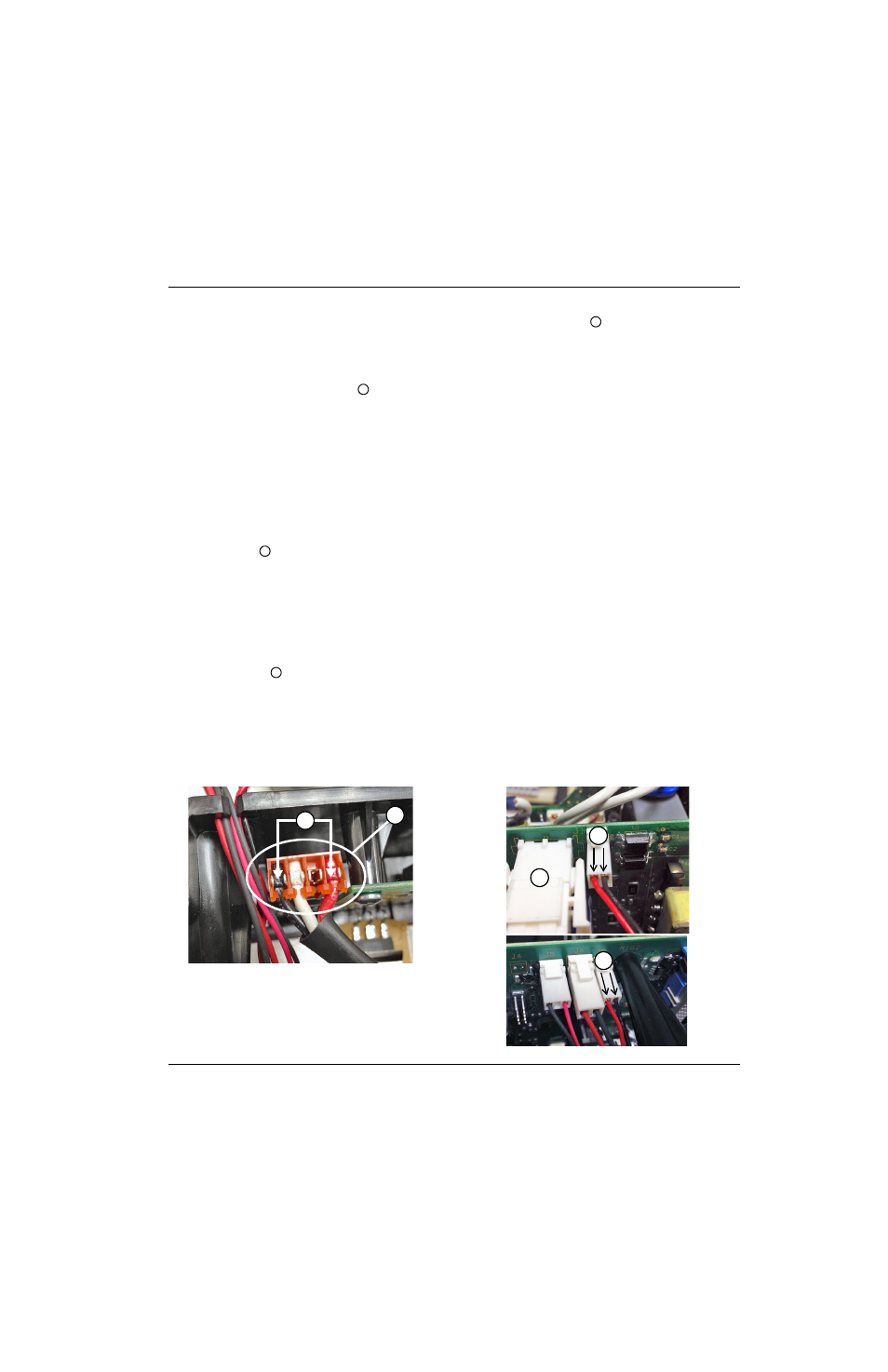

Figure 20
6
7
8
9
5
6
7
8
9
