Powermax30 AIR Manuel de service 808852
149
6 – Remplacement des composants de la source de courant

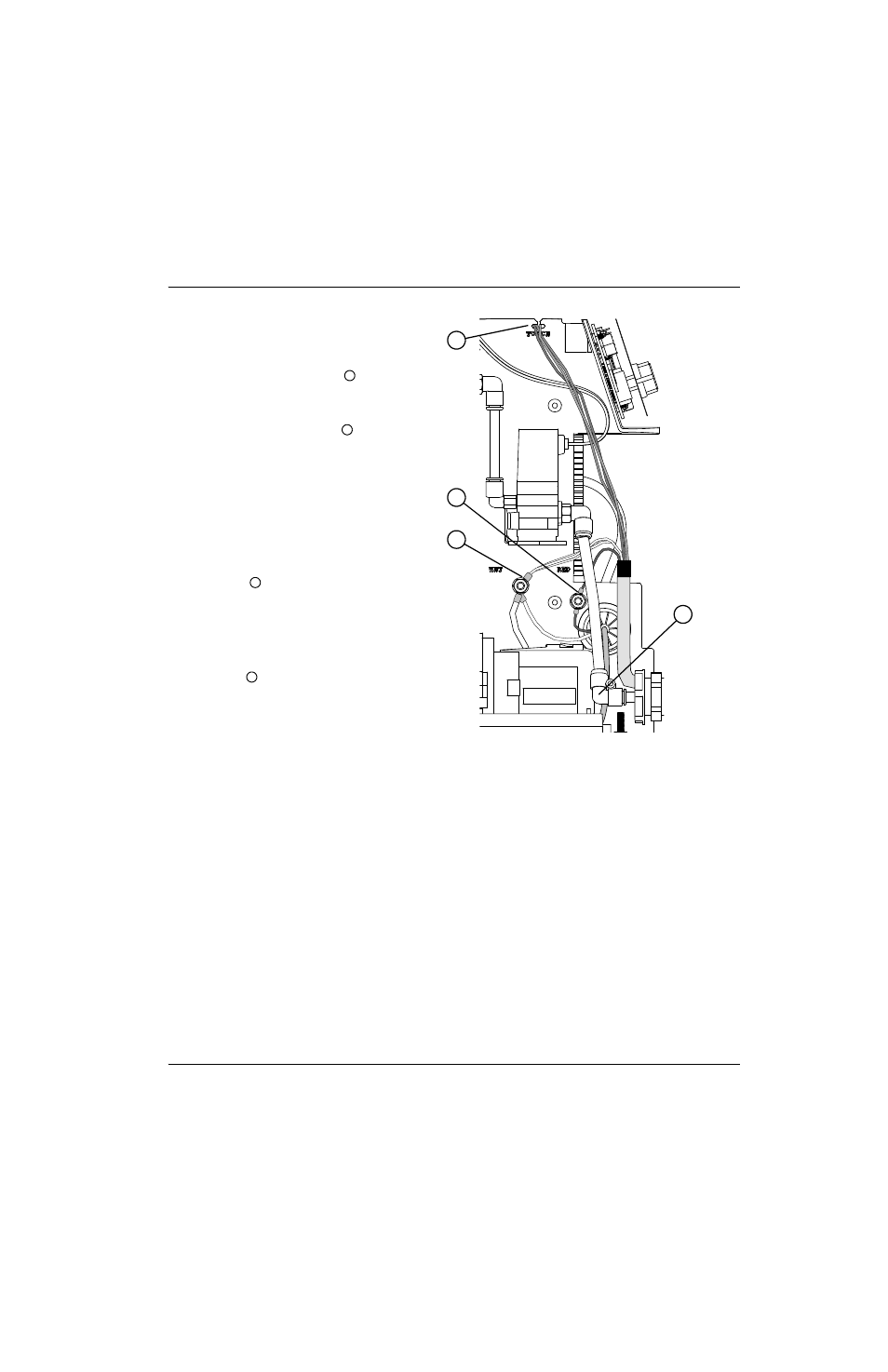

4. En se tenant en face du côté ventilateur de
la source de courant, faire glisser la cosse
ronde du faisceau des trois fils blancs
par-dessus le plot gauche (identifié
« WHT » sur le panneau central)
.
5. Faire glisser la cosse ronde du fil rouge sur
la tige qui se trouve à droite (identifiée par
« RED » sur le panneau central)
.
Remettre également en place les autres
câbles ayant été retirés des plots WHT
et RED.
6. À l’aide d’un tournevis à douille de 8 mm,
serrer les écrous de toutes les tiges
à 23,0 kg cm.
7. Pousser pour brancher le raccord à 90°
en plastique
dans le nouveau raccord
d’alimentation en gaz en laiton du faisceau
de torche.
8. Faire passer les fils orange, bleu et violet
par-dessus le panneau central. Passer les
fils dans l’encoche du panel appelée
« TORCH »
.
9. Pousser le connecteur dans le logement
TORCH START (J12) du circuit imprimé
d’alimentation. Consulter la
10. Serrer l’écrou du serre-câble du faisceau de torche sur le serre-câble en remettant en place le panneau avant.
Montage du panneau avant à la page 105.
11. Suivre les procédures suivantes :
a. Consulter Installation du couvercle de la source de courant à la page 101.
b. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
1
2
3
4
1
2
3
4
