Powermax30 AIR Manuel de service 808852 107
6 – Remplacement des composants de la source de courant

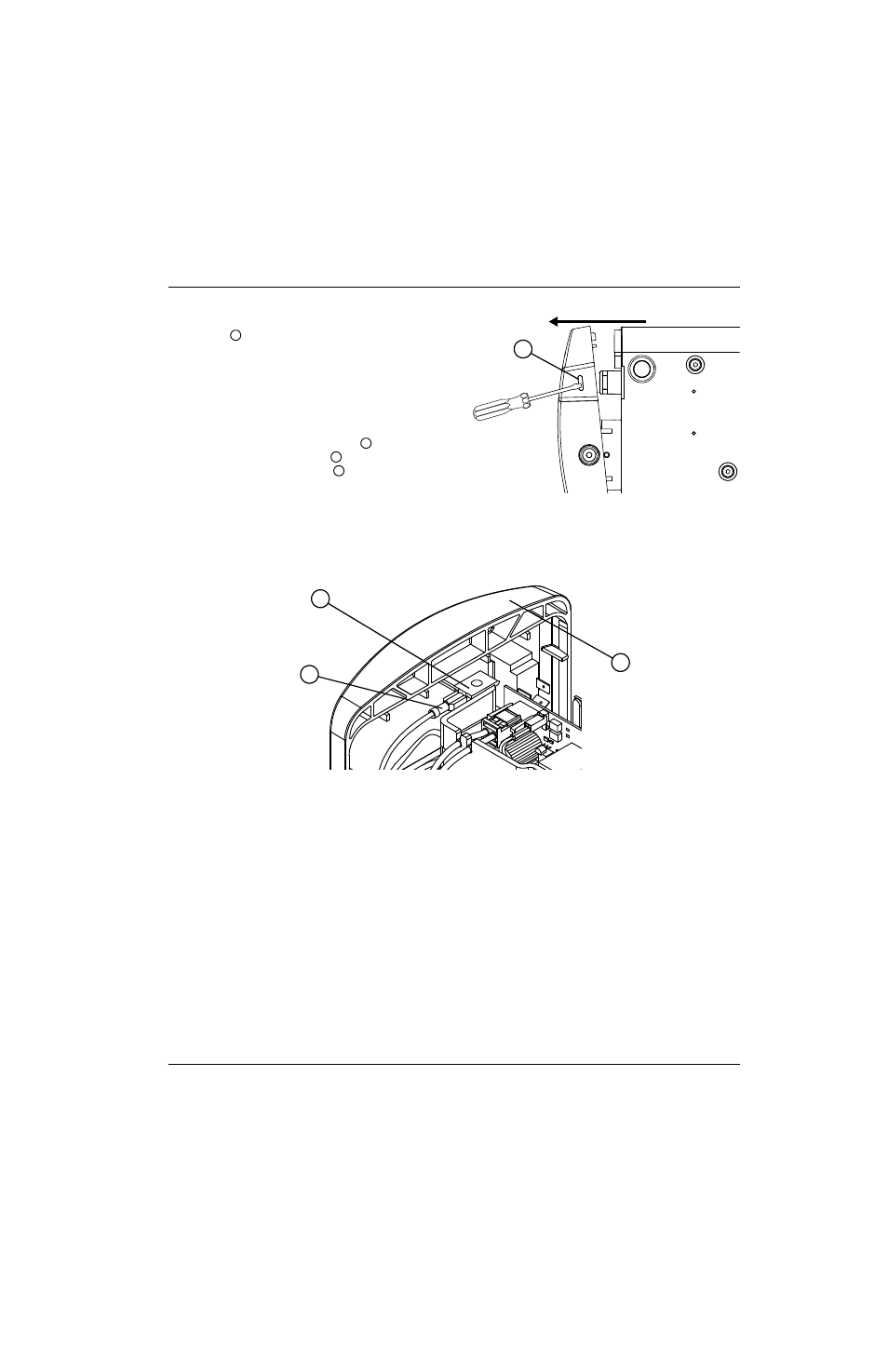

6. Insérer un tournevis plat dans l’orifice d’un des
fermoirs . Tout en appuyant sur la languette
dans le fermoir, tirer l’angle du panneau arrière
loin de la source de courant jusqu’à ce qu’il se
détache du socle.
7. Répéter l’étape précédente pour l’autre côté
du panneau.
8. Déconnecter le fil de mise à la terre
de la borne de mise à la terre situé près
du dessus du panneau arrière .
Consulter la Figure 29.
9. Tirer délicatement le panneau pour l’éloigner
de la source de courant.
Figure 29
4
4
5
6
7
5
6
7
