7 – Remplacement des composants de la torche

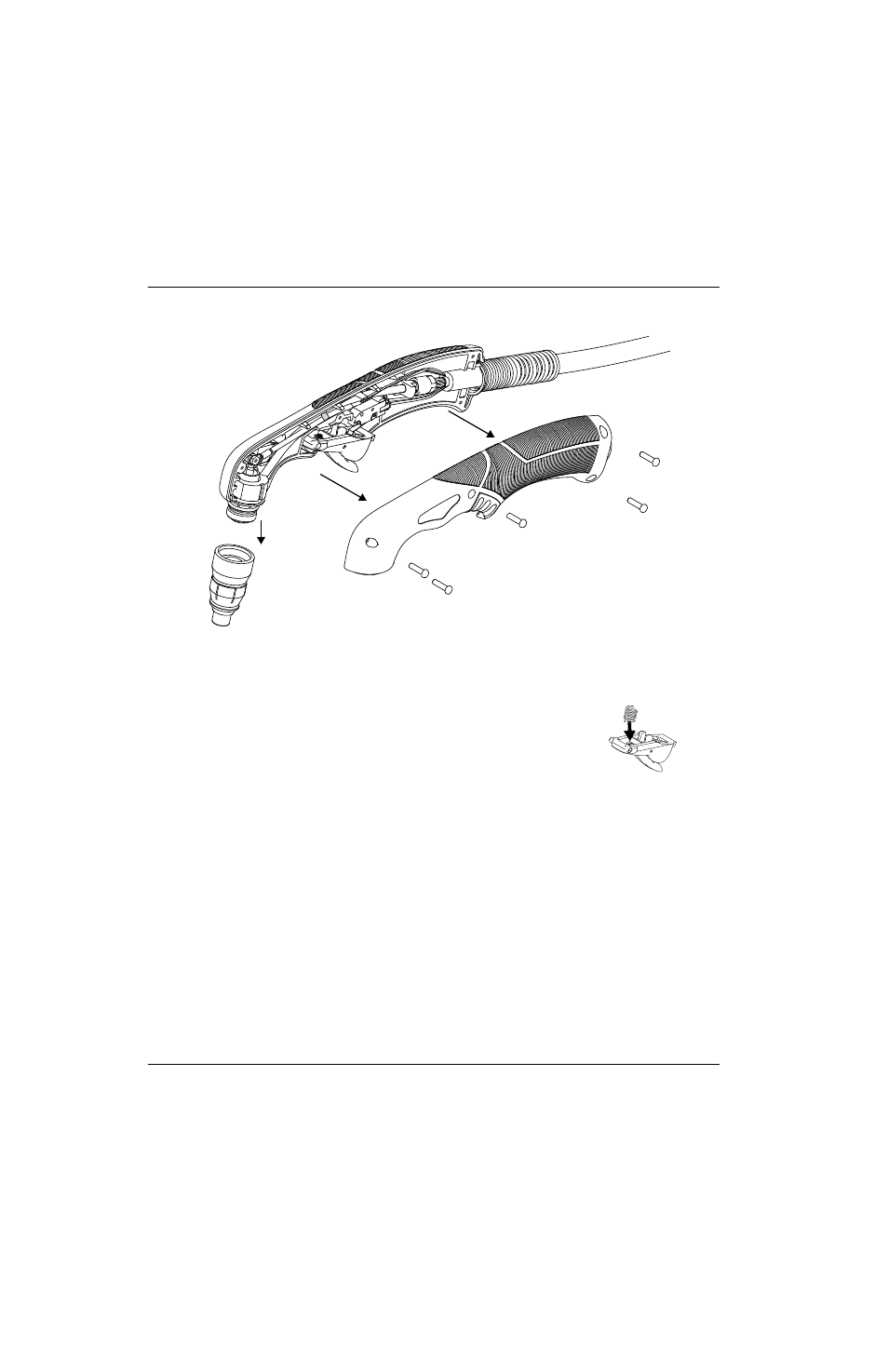

Figure 99
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire
de la poignée.
7. Comprimer le nouveau ressort de la gâchette dans la partie avant de la gâchette. Glisser
la gâchette et le ressort en place.
8. En s’assurant de ne pas pincer les fils avec la poignée, aligner la moitié gauche de la
poignée avec la moitié droite. S’assurer que les pivots de la gâchette sont situés dans les
trous de pivot de la gâchette. Consulter la
Figure 98 à la page 192.
9. Monter les vis de la poignée.
10. Actionner la gâchette afin de s’assurer qu’elle est bien positionnée dans la poignée de la torche.
11. Installer les consommables.
12. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
