7 – Remplacement des composants de la torche

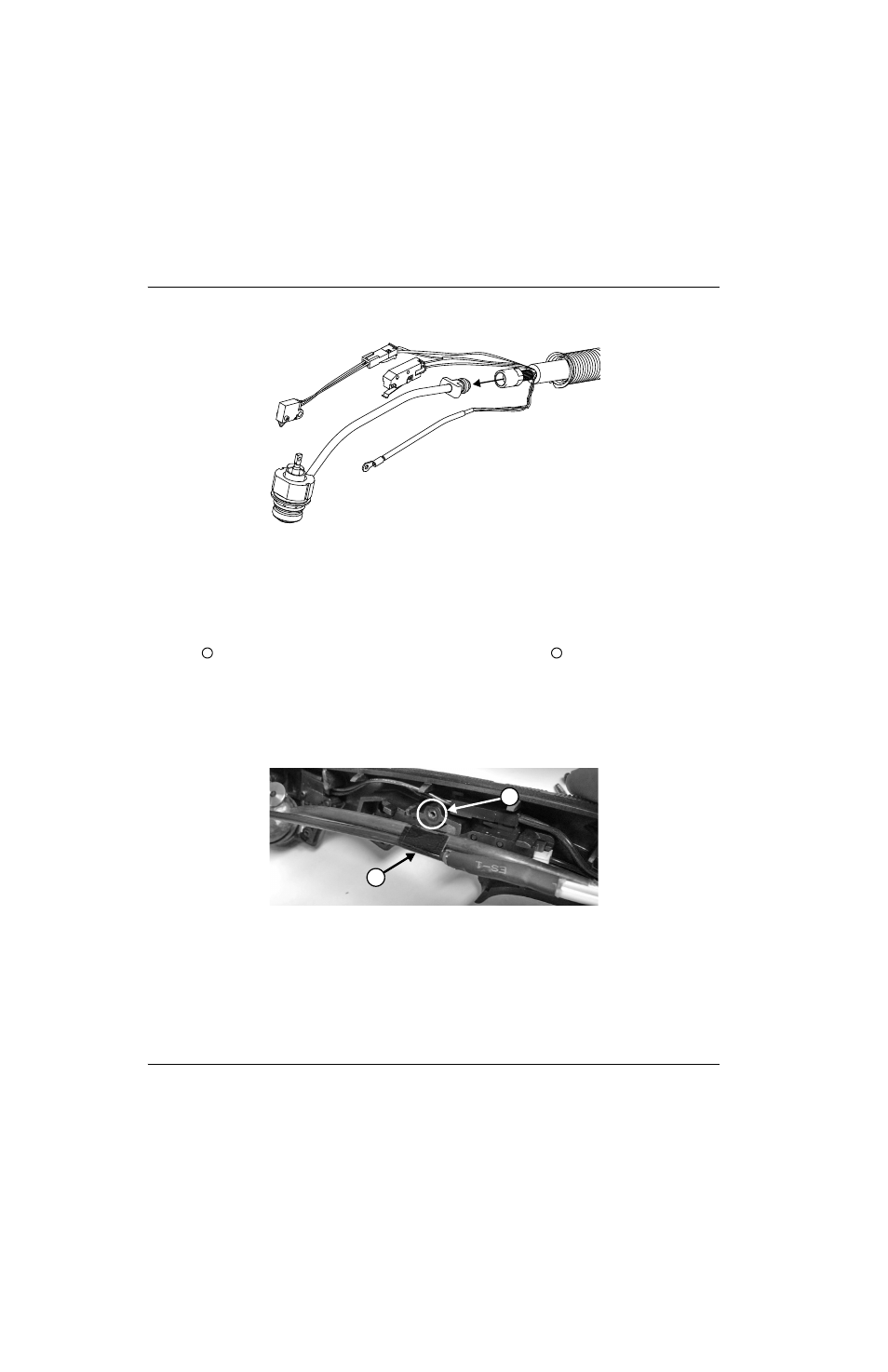

Figure 101
5. Visser à la main le nouveau corps de la torche dans le faisceau de torche, plus 1/4 de tour.
6. Serrer la vis qui fixe le câble électrique de la torche au corps de la torche jusqu’à ce que la cosse ronde soit bien
appuyée contre le plongeur. Se reporter à Figure 100 à la page 195 pour connaître l’ordre de montage des vis.
Il est important de monter les vis comme illustré.
7. Utiliser un petit morceau de ruban électrique pour fixer le câble électrique de la torche au tube de gaz du corps de la
torche . Appliquer le ruban de façon à ce qu’il soit au-dessus du trou de la tige illustré sur Figure 102 lorsque le
corps de la torche est dans la poignée. S’assurer que le câble longe le tube de gaz, comme illustré sur Figure 102.
 Le ruban maintient le câble électrique en place et évite que le câble ne soit pincé.
Ne pas trop serrer le câble en le fixant au tube de gaz.
Figure 102
8. Suivre les procédures suivantes :
a. Installer tous les composants de la torche qui ont été déposés. Consulter Montage de la poignée à la page 192.
b. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
1 2
1
2
