132 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Installation du circuit imprimé d’alimentation
Avant de commencer cette procédure, vérifier que le circuit imprimé d’alimentation est bien adapté à votre système.
 Le numéro du kit de remplacement pour le circuit imprimé d’alimentation CSA est 428402.
 Le numéro du kit de remplacement pour le circuit imprimé d’alimentation CE est 428403.
1. En prenant garde de ne pas rayer le dissipateur thermique, enlever tout résidu de pâte thermoconductible à l’aide
d’un chiffon doux propre imbibé d’alcool isopropylique.
2. Appliquer une couche de 0,051 mm de pâte thermoconductible, environ l’épaisseur d’une feuille de papier, sur tous
les IGBT et les ponts de diodes en entrée.
3. Appliquer de la pâte thermoconductible sur le transistor à effet de champ comme suit.
a. Éviter de déposer de la pâte thermoconductible sur les broches du transistor à effet de champ.
b. Démarrer depuis l’extrémité la plus proche du circuit imprimé d’alimentation et s’éloigner des broches.
c. Étendre une couche uniforme de pâte thermoconductible, 0,051 mm d’épaisseur, sur le bas du transistor à effet
de champ.

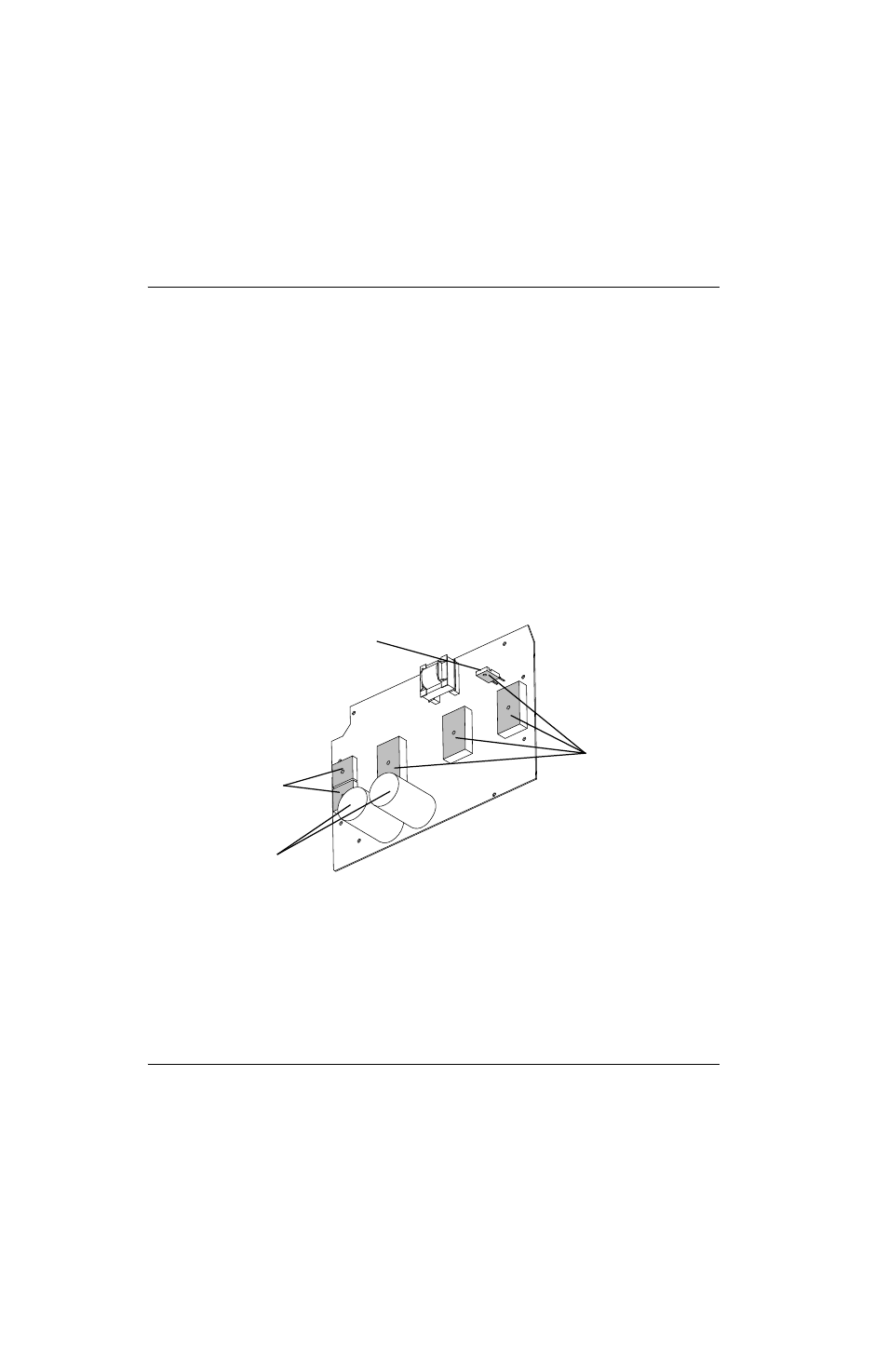

Figure 52
Pâte thermoconductible
appliquée
Condensateurs
Transistor à effet de champ
Pâte thermoconductible
appliquée
