Powermax30 AIR Manuel de service 808852 139
6 – Remplacement des composants de la source de courant
Remplacement du groupe câbles
Le kit de groupe de câbles pour la source de courant comprend trois câbles de rechange comme suit.

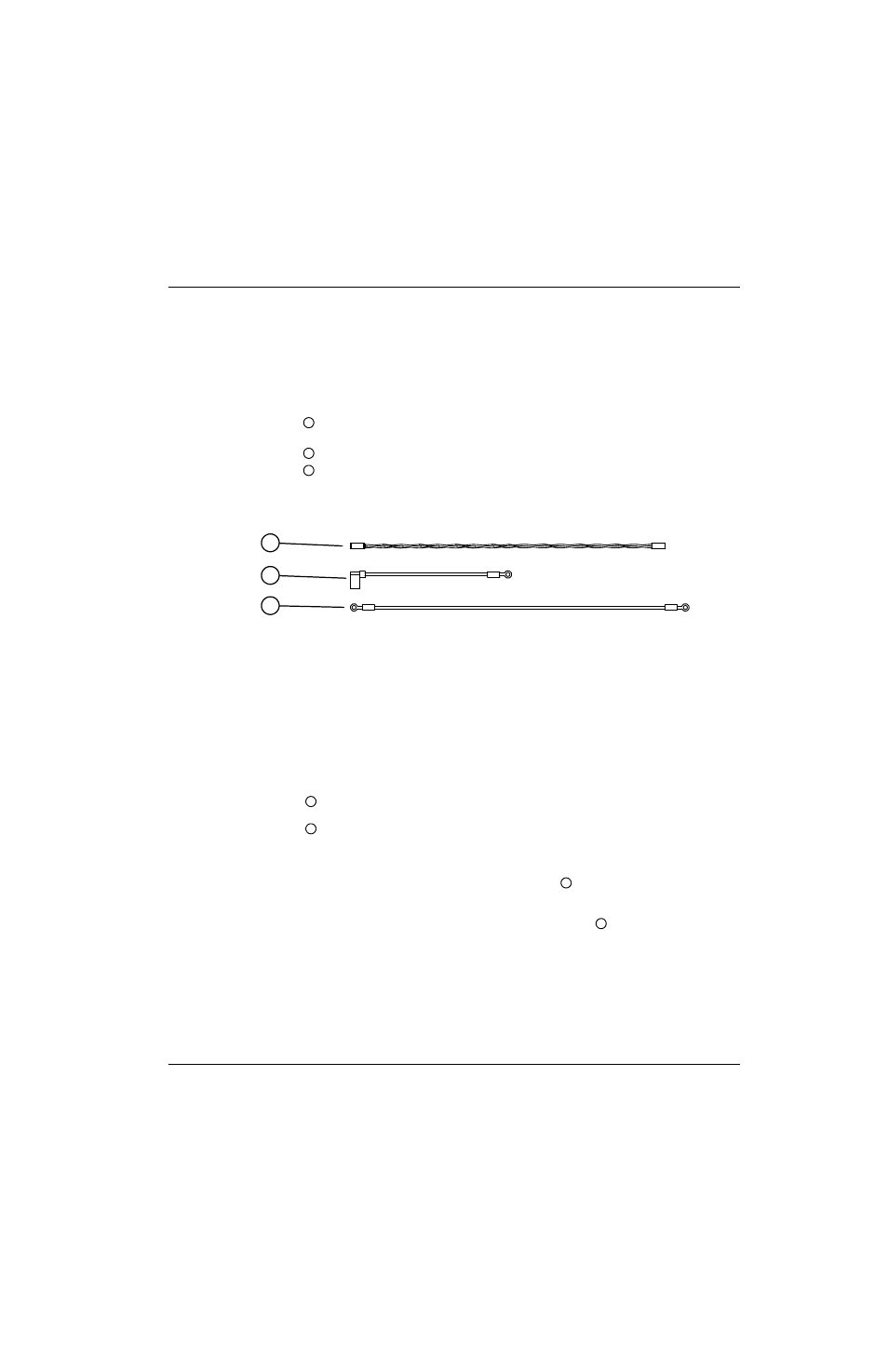

Figure 55
Retirer et installer les fils à paire torsadée du circuit imprimé d’alimentation au circuit
imprimé d’entrainement du compresseur.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
2. Retirer le connecteur J9 du circuit imprimé d’alimentation. Consulter la Figure 56 à la page 140.
3. Retirer le connecteur J1 du circuit imprimé d’entrainement du compresseur.
4. Raccorder une extrémité des nouveaux fils à paire torsadée sur J9 sur le circuit imprimé d’alimentation.
5. Faire passer les fils au travers de l’encoche située en haut du panneau central . L’encoche est appelée
« AUX BOARD » sur le côté du ventilateur de la source de courant.
6. Faire passer les fils le long du haut du panneau central. Utiliser les encoches prévues , comme illustré
dans Figure 56.
7. Raccorder l’autre extrémité des nouveaux fils à paire torsadée sur J1 sur le circuit imprimé d’entrainement
du compresseur.
Numéro de kit Description
428405 Kit : Groupe de câbles :
Fils à paire torsadée (rouge et noir) du circuit imprimé d’alimentation (J9) au circuit
imprimé d’entrainement du compresseur (J1)
Fil de collier de mise à la terre du panneau arrière au panneau central (vert)
Fil de mise à la terre du dissipateur thermique à l’ensemble magnétique (vert)
1
2
3
1
2
3
1
2
3
4
