166 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
3. Faire pivoter le compresseur interne jusqu’à ce qu’il soit à l’intérieur de la source de courant. Placer les deux autres
supports du compresseur au-dessus de deux vis de retenue dans la source de courant.
4. Placer une rondelle métallique sur chacune des trois vis de retenue.
5. Utiliser une clé de 8 mm pour serrer les écrous hexagonaux sur chacune des vis de retenue. Serrer les écrous
à un couple de 23,0 kg cm.

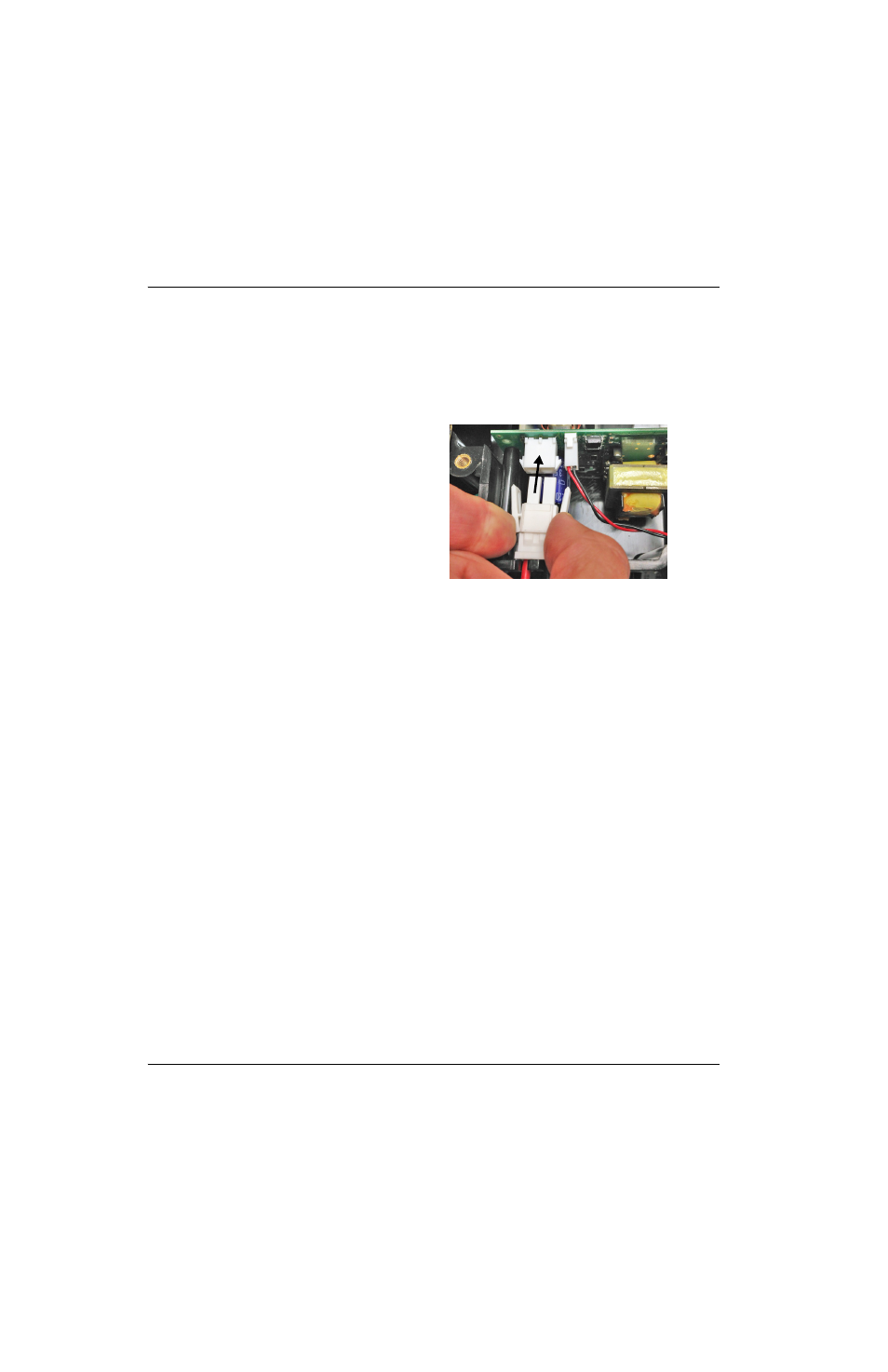

6. Brancher le connecteur du fil du compresseur
interne sur J2 sur le circuit imprimé
d’entrainement du compresseur. Faire passer
les fils au travers des encoches situées en haut
du panneau central appelées « RED » et
« BLK ». Placer les fils dans l’enchâssure sur
le côté du panneau arrière.
7. Appuyer le tuyau de vidange du filtre à air
dans l’orifice situé sur le socle de la source
de courant.
8. Suivre les procédures suivantes :
a. Consulter Installation du serpentin d’échange thermique à la page 160.
b. Consulter Installation du ventilateur à la page 158.
c. Consulter Remise en place du panneau arrière à la page 108.
d. Consulter Installation du couvercle de la source de courant à la page 101.
e. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
