124

Powermax30 AIR Manuel de service 808852

6 – Remplacement des composants de la source de courant

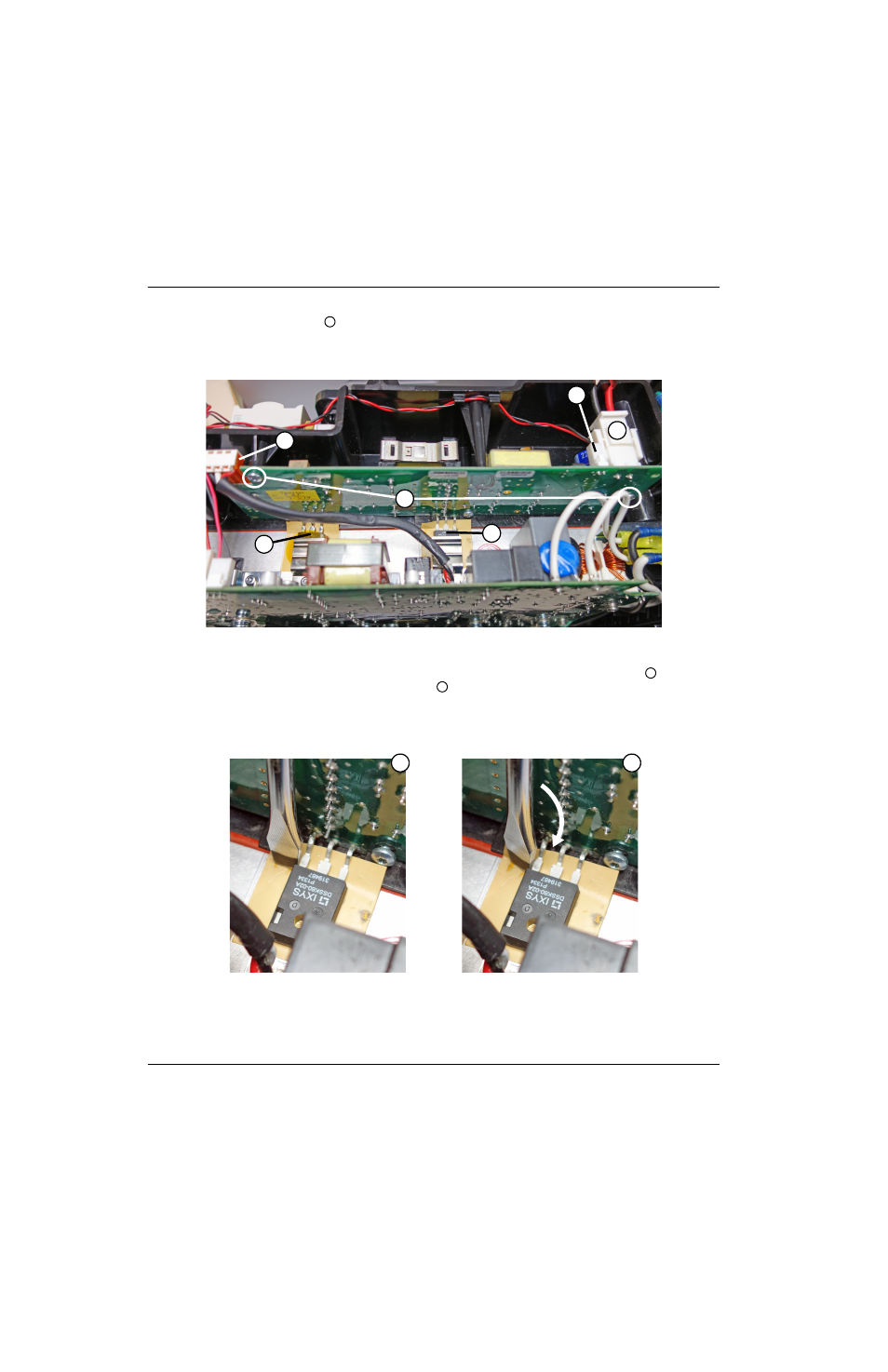

5. Déposer les deux vis de retenue

des côtés gauche et droit du circuit imprimé d’entrainement du compresseur.

Figure 42

6. Faire attention de ne pas rayer le dissipateur thermique. Positionner la tête d’un tournevis à tête plate large afin qu’il

soit parallèle à la partie supérieure de la diode et à côté des broches en métal incurvées de la diode

. Tourner

doucement le tournevis afin qu’il pousse contre la diode

. Continuer à tourner jusqu’à ce que la diode se libère

de la bande thermique.

Figure 43

7. Répéter l’étape précédente pour détacher le transistor MOS de sa bande thermique.

8. S’assurer que le transistor MOS et la diode sont totalement détachés du dissipateur thermique. Soulever le circuit

imprimé d’entrainement du compresseur hors de la source de courant.

7

J3

J2

J1

4

5

7

8

9

8

9
