Powermax30 AIR Manuel de service 808852 181
6 – Remplacement des composants de la source de courant

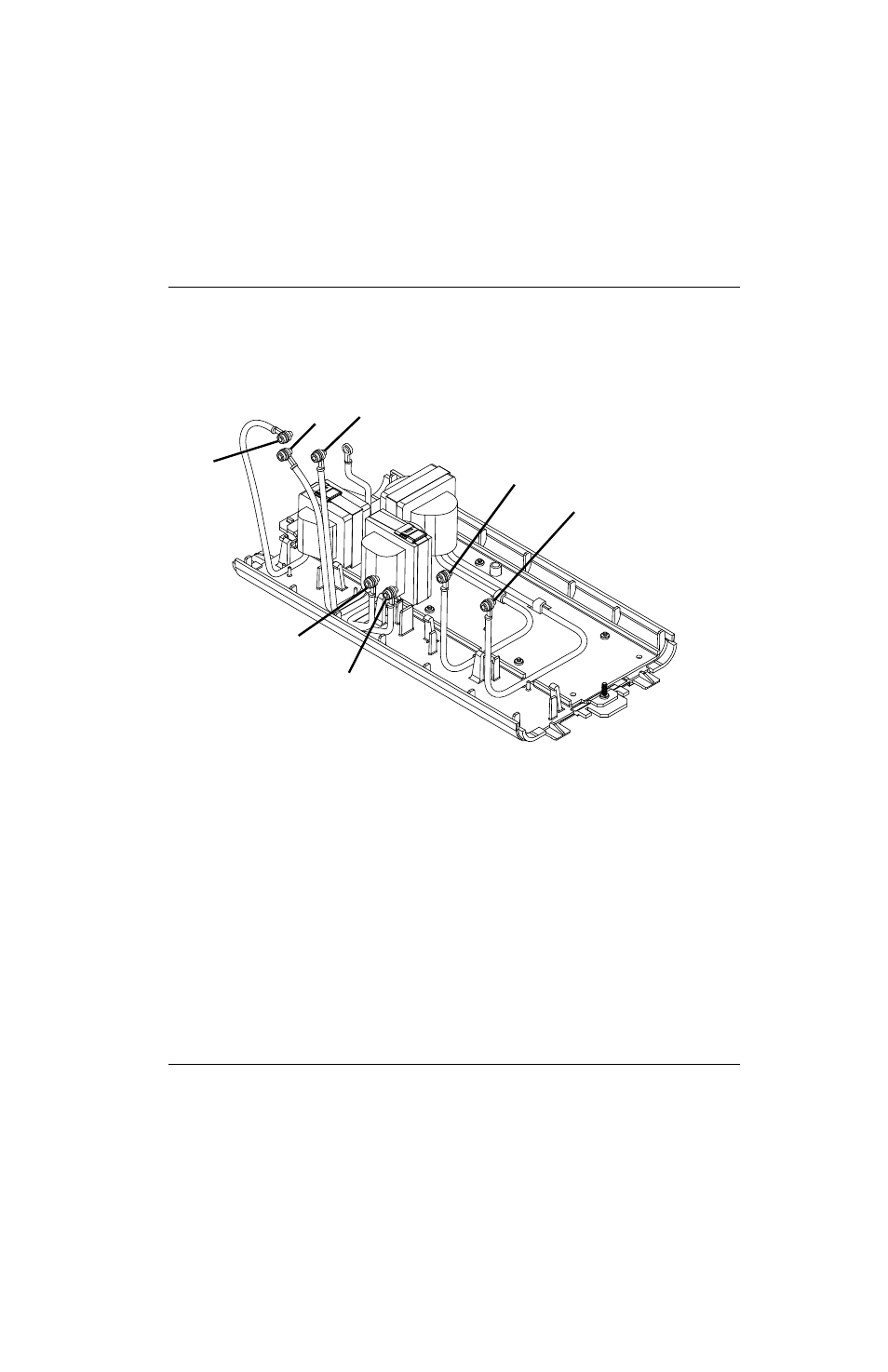

7. Du côté du circuit imprimé d’alimentation de la source de courant, connecter les fils des transformateurs et des
bobines d’induction de l’ensemble magnétique neuf au circuit imprimé d’alimentation aux points J13, J14, J15, J18,
J19, J20 et J21. Serrer chaque vis à un couple de 23,0 kg cm.
Figure 89
8. Suivre les procédures suivantes :
a. Consulter Installation du compresseur interne à la page 165.
b. Consulter Installation du serpentin d’échange thermique à la page 160.
c. Consulter Installation du ventilateur à la page 158.
d. Consulter Remise en place du panneau arrière à la page 108.
e. Consulter Montage du panneau avant à la page 105.
f. Consulter Installation de la barrière de composant à la page 103.
g. Consulter Installation du couvercle de la source de courant à la page 101.
h. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
J13
J14
J15
J21
J20
J19
J18
