Powermax30 AIR Manuel de service 808852
129
6 – Remplacement des composants de la source de courant
4. Enlever les connecteurs à J5, J6 et J9 du côté composant du circuit imprimé d’alimentation.
5. Retirer le connecteur J3 du circuit imprimé d’entrainement du compresseur.

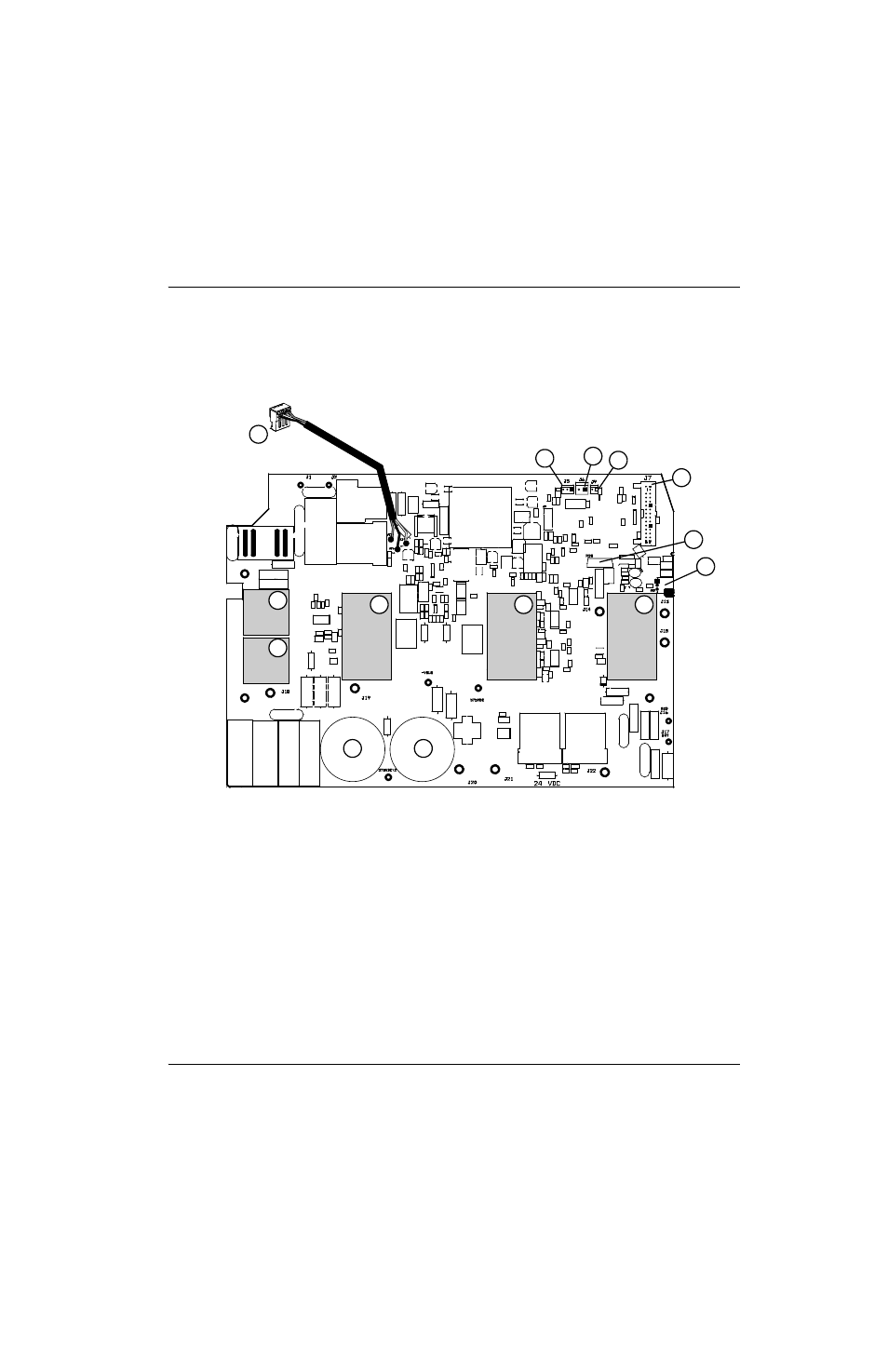

Figure 48
1
2
4
7
8
9
1
3
3
3
2
5
6
10
1
Ponts de diodes en entrée
2
Condensateurs
3
Transistors bipolaires à grille isolée (IGBT)
4
J12 (connecteur TORCH START)
5
Transistor à effet de champ
6
J7 (Connecteur du câble plat)
7
J9
8
J6
9
J5
10
J3 (raccorde au circuit imprimé d’entrainement
du compresseur)
