Powermax30 AIR Manuel de service 808852
191
7 – Remplacement des composants de la torche

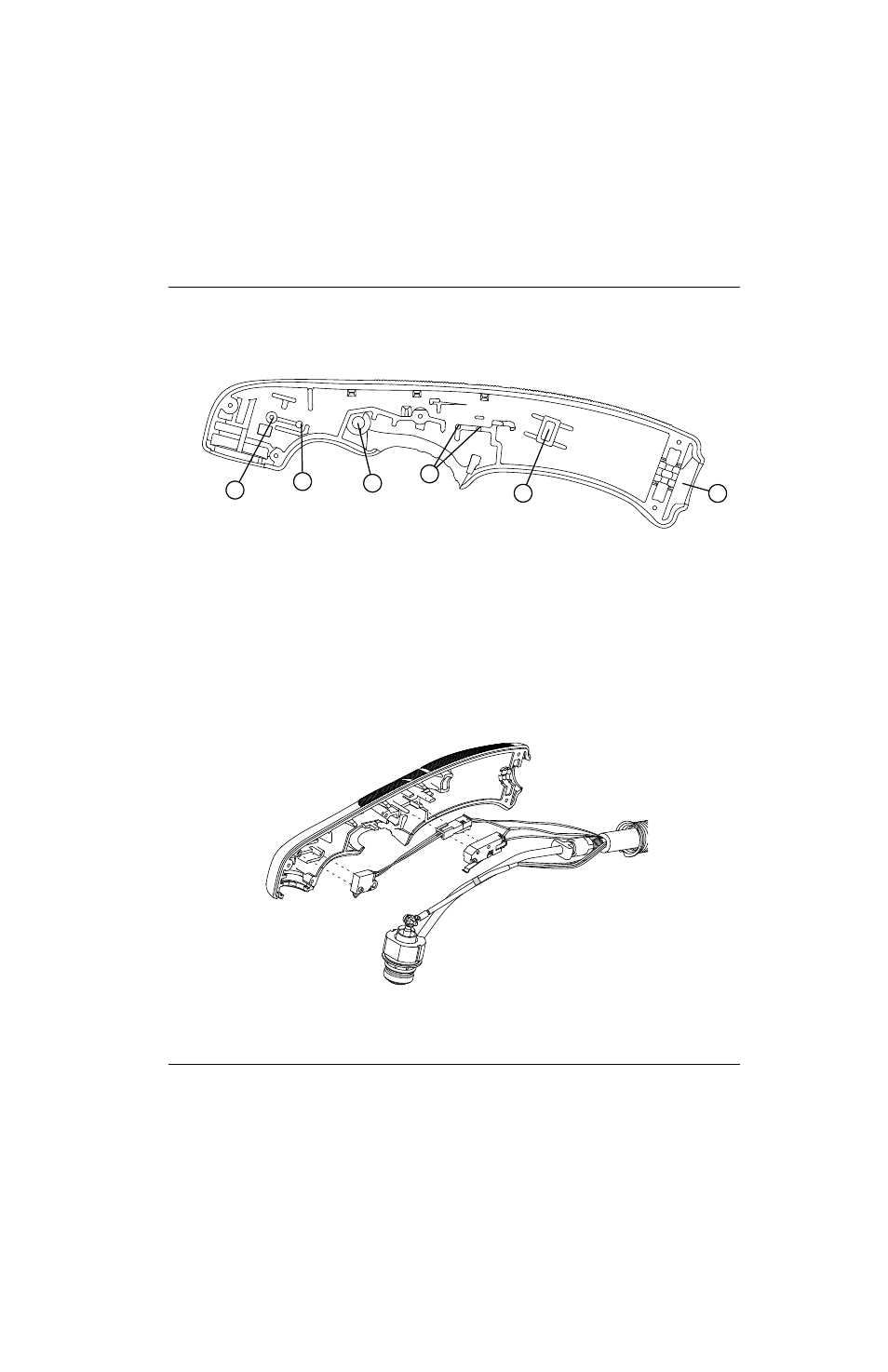

8. Faire glisser le contacteur de détection de la buse de sa tige de montage. Consulter Figure 96 et Figure 97.
Figure 96
9. Glisser l’interrupteur de démarrage pour le sortir des deux tiges de montage.
Figure 97
1
2
3
4
5
6
1
Trou pour la tige du contacteur de détection de la buse
2
Tige de montage du contacteur de détection de la buse
3
Trou du pivot de la gâchette
4
Tiges de montage de l’interrupteur de démarrage
5
Fente pour la bride du raccord du tuyau de gaz
6
Encoche du serre-câble
