5 – Dépannage et tests de système

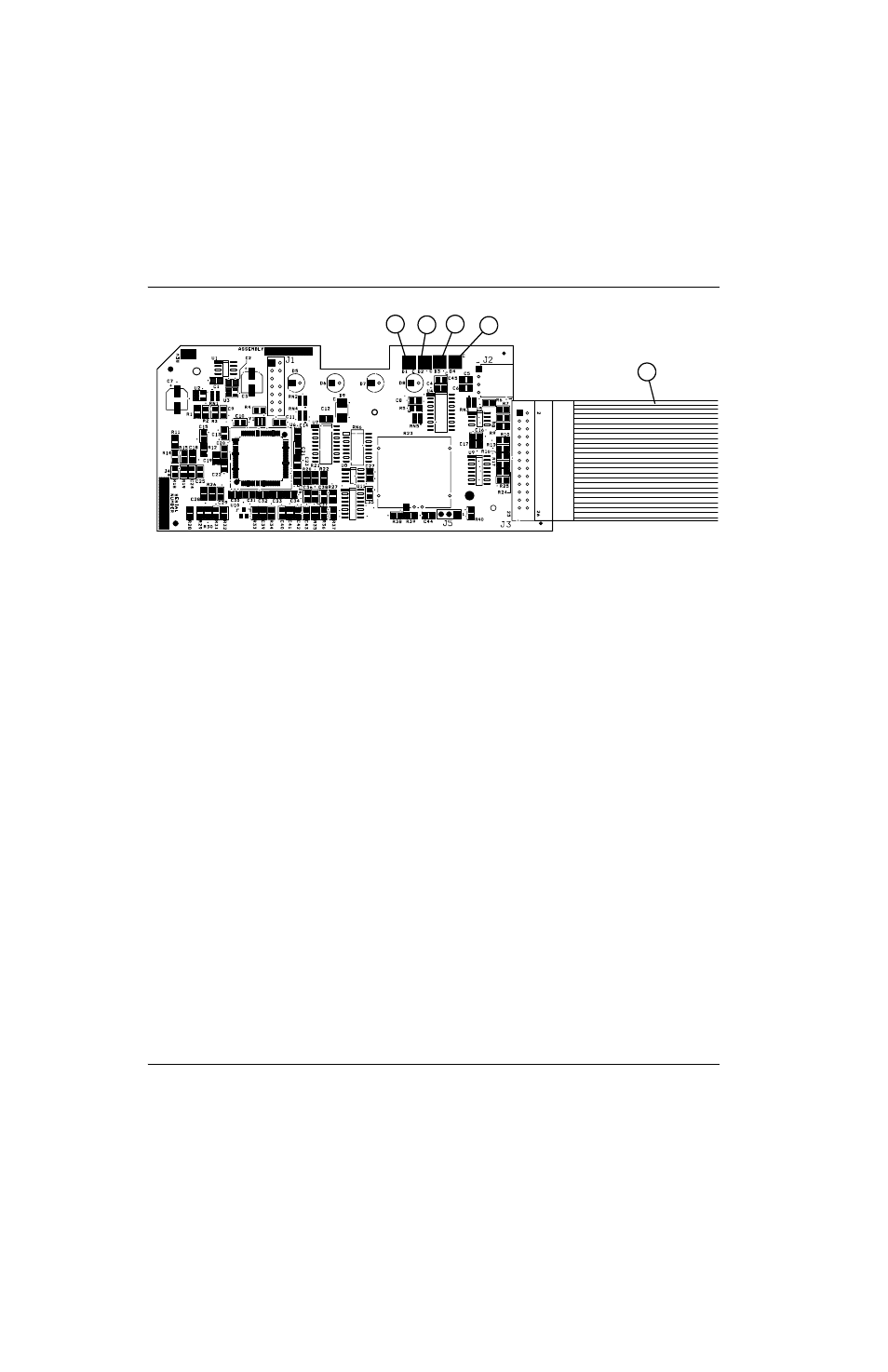

Figure 4
Pendant le fonctionnement normal, la DEL de mise sous tension à l’avant de la source de courant et les DEL
de démarrage et de transfert sur le circuit imprimé de commande s’allument. Lorsqu’un problème se produit dans
le système, une ou plusieurs DEL d’erreur peuvent s’allumer ou clignoter sur le devant de la source de courant, de même
que la DEL d’erreur ou de réinitialisation sur le circuit imprimé de commande.
Utilisation des DEL d’erreur et de réinitialisation du circuit imprimé de commande pour
le dépannage
Les DEL de réinitialisation et d’erreur fournissent des informations qui peuvent être utilisées pour corriger une défaillance
du système. Si les quatre DEL situées à l’avant de la source de courant clignotent, compter le nombre de fois que la DEL
d’erreur clignote. Ensuite, se reporter au
Tableau 5 à la page 75 pour déterminer l’action corrective à entreprendre.
DEL de réinitialisation
Lorsque la DEL de réinitialisation du circuit imprimé de commande s’allume, cela peut signifier que les tensions
appliquées sur le circuit imprimé d’alimentation sont incorrectes. Effectuer les essais suivants à J7 sur le circuit imprimé
d’alimentation. Consulter
Test 2 – Vérification de la tension du circuit imprimé d’alimentation à la page 83.
 Tester le contact 5 à la terre, qui doit être de 3,3 V c.c. (± 10 %).
 Tester le contact 7 à la terre, qui doit être de 5 V c.c. (± 10 %).
 Tester le contact 12 à la terre, qui doit être de 2,2 V c.c. (± 10 %).
Si les valeurs relevées ne se situent pas à l’intérieur de la tolérance de ± 10 % par rapport aux trois valeurs indiquées
ci-dessus, débrancher le câble plat du circuit imprimé de commande et répéter les essais. Si les valeurs obtenues
la deuxième fois sont correctes, remplacer le circuit imprimé de commande. Sinon, remplacer le circuit imprimé
d'alimentation. Consulter
Remplacement du circuit imprimé de commande à la page 120 ou Remplacement du circuit
imprimé d’alimentation à la page 128.
1 2 3 4
5
1 Réinitialisation
2 Erreur
3 Transfert (XFR)
4 Démarrage
5 Câble plat
