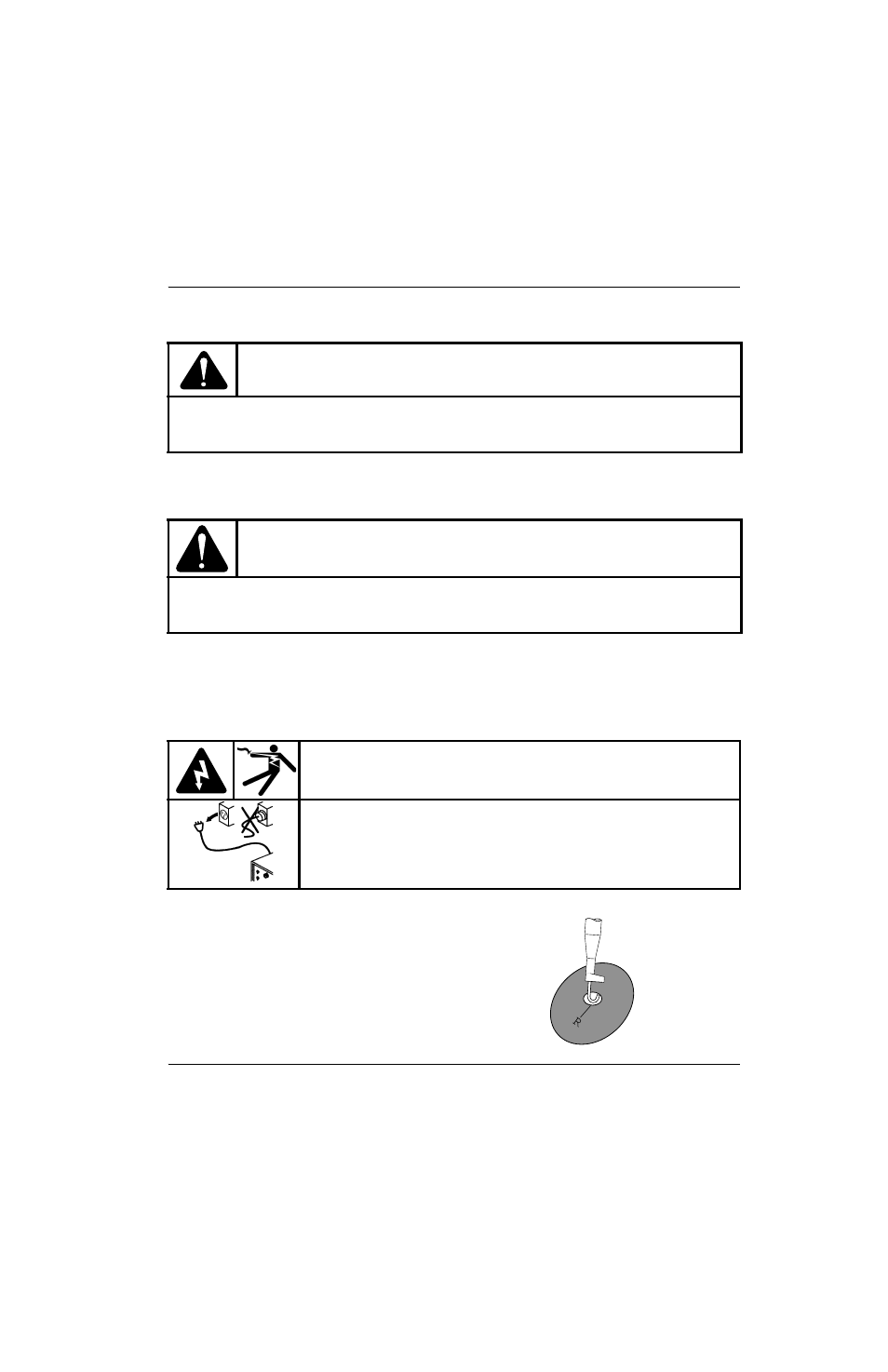

Powermax30 AIR Manuel de service 808852 85
5 – Dépannage et tests de système
Test 3 — VBUS et équilibre de tension sur le circuit imprimé d’alimentation
Tester le circuit imprimé d’alimentation (PCB2) pour vérifier l’équilibre des circuits. Les points de test portent une
étiquette au dos du circuit imprimé d’alimentation, de même que les tensions et les bornes positive et négative
du condensateur. Consulter la
Figure 13 à la page 86 pour connaître les emplacements des points de test.
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. Consulter Dépose du couvercle de la source de courant
à la page 100.
3. Retirer la barrière de composant. Consulter Retrait de la barrière de composant à la page 102.
4. Rebrancher l’alimentation électrique.
5. Pour chacune des trois étapes suivantes, connecter
soigneusement la pince de test aux bords des trous
situés sur le circuit imprimé d’alimentation de sorte à
établir le contact entre la pince et le collier à l’arrière
du circuit imprimé d’alimentation.
ATTENTION !
Ne pas utiliser VBUS (W) comme mise à la terre. La source de courant pourrait être détruite.
Utiliser plutôt le collier de mise à la terre sur le panneau arrière ou le dissipateur thermique pour
mettre à la terre. Consulter la Figure 5 à la page 76.
ATTENTION !
Ne pas se servir d’un multimètre équipé de câbles de test. Ceci peut produire un court-circuit entre
le BUS et le dissipateur thermique. Utiliser les câbles de la pince de test et les fixer aux boucles des
points de test.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 57 avant de poursuivre.
