Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
7. Glisser en place le circuit imprimé de commande neuf et le fixer au panneau avant à l’aide des trois vis de retenue.
Serrer les vis à un couple de 4,6 kg cm.

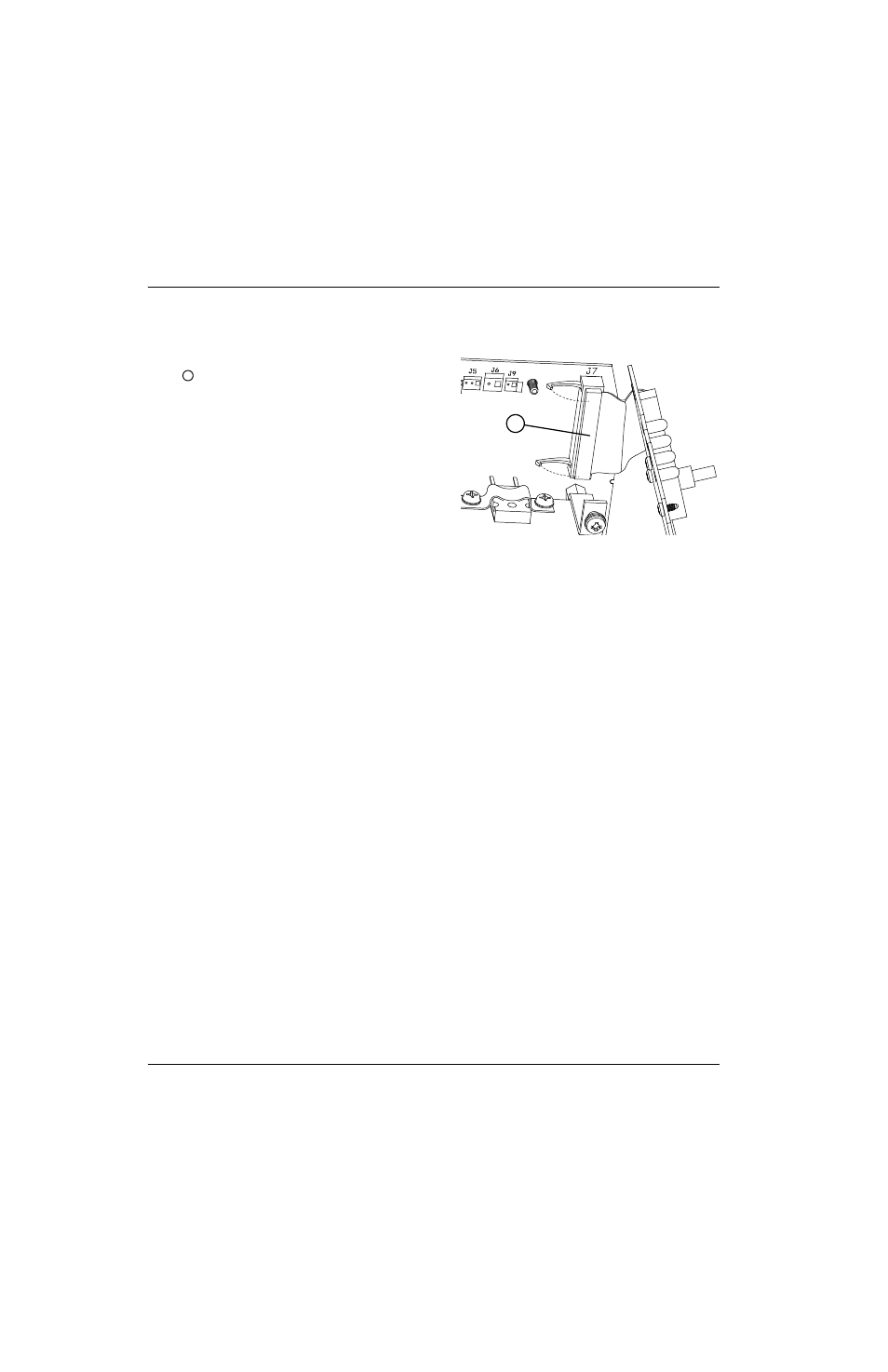

8. Connecter le câble plat au circuit imprimé d’alimentation sur
J7
, puis replier les loquets pour maintenir le connecteur
en place.
9. Insérer et pousser le bouton de réglage de l’intensité de
courant sur la tige située sur le panneau avant de la source
de courant.
10. Suivre les procédures suivantes :
a. Consulter Montage du panneau avant à la page 105.
b. Consulter Installation de la barrière de composant
c. Consulter Installation du couvercle de la source de
d. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
