160 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Installation du serpentin d’échange thermique
1. Installer un nouveau raccord coudé sur le côté gauche du filtre à air. Utiliser une clé de 11 mm pour serrer.
S’assurer que le raccord pointe vers le bas de la source de courant.
2. Installez-vous un nouveau raccord d’échappement sur le compresseur interne ?
 Si oui, utiliser une clé de 11 mm pour installer le raccord. Tourner jusqu’à ce qu’il soit bien serré, plus un tour.
 Le mastic pour joints filetés est déjà appliqué sur les filetages du raccord
d’échappement. Ne pas en appliquer plus.
 Si non, passer à la prochaine étape.

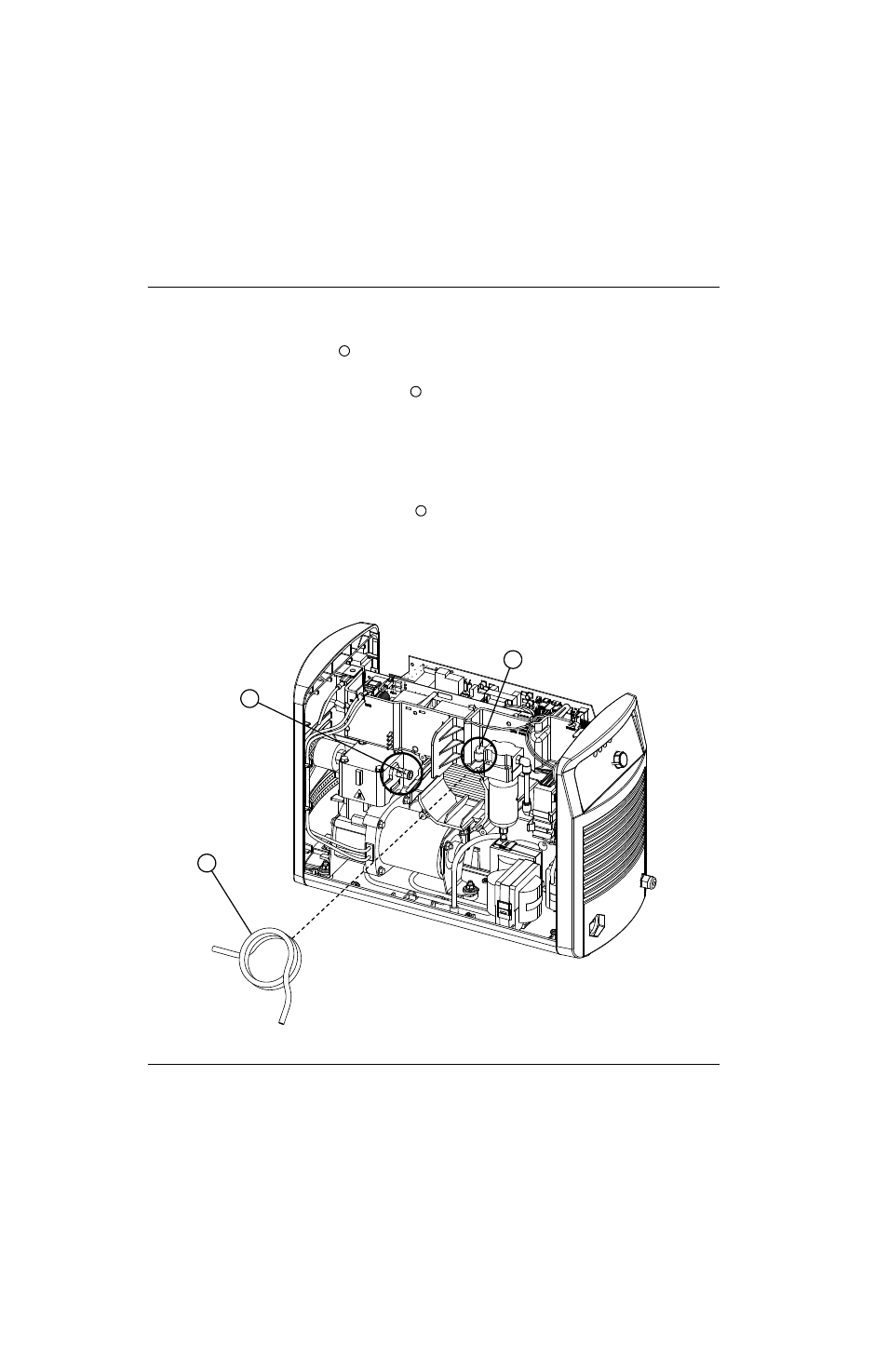

3. Orienter le nouveau serpentin d’échange thermique sur son côté avec le haut pointé vers le bas de la source
de courant, comme illustré sur la Figure 72.
4. Pousser pour brancher l’extrémité gauche du serpentin dans le raccord d’échappement sur le compresseur interne.
(Consulter Comment utiliser des raccords instantanés à la page 135.)
Figure 72
1
2
3
2
1
3
