Powermax30 AIR Manuel de service 808852
7 – Remplacement des composants de la torche
Montage de la poignée
1. Poser le côté droit de la poignée sur une surface plane avec le côté intérieur vers le haut.
Si les poignées doivent être remplacées, appliquer l’étiquette Air T30 sur le côté gauche
de la poignée de la torche.
2. Enfoncer le contacteur de détection de buse dans son trou et sur sa tige de montage. Consulter la Figure 96
3. Acheminer les fils du contacteur de détection comme indiqué à la Figure 98. Placer le connecteur au-dessus des
tiges de l’interrupteur de démarrage en disposant les fils sous le logement de la bride du raccord du tuyau de gaz
comme illustré.
4. Enfoncer l’interrupteur de démarrage dans les deux tiges de montage et positionner les fils sous le logement du
raccord de gaz. L’interrupteur de démarrage devrait maintenir en place le connecteur du contacteur de détection
de la buse. Consulter
Figure 97 à la page 191 et Figure 98.

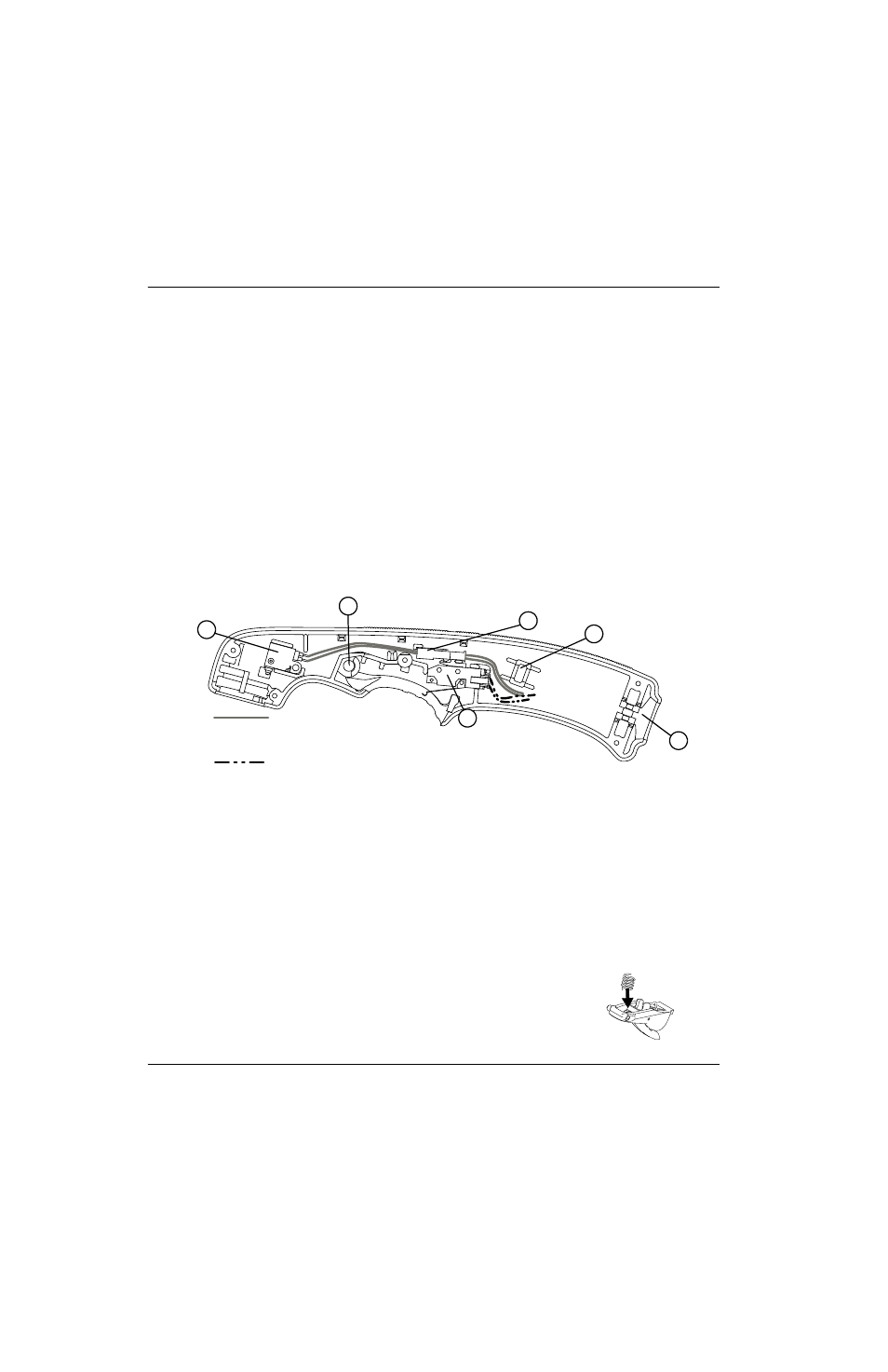

Figure 98
5. Pousser le corps de la torche dans la poignée de la torche en alignant la bride du raccord du tuyau de gaz avec
la fente dans la poignée. S’assurer que la bride ne pince aucun fil.
6. Aligner le serre-câble avec le logement du serre-câble dans la poignée. Consulter la Figure 98 pour l’emplacement
du serre-câble.
7. Comprimer le ressort de la gâchette dans la partie avant de la gâchette. Glisser
la gâchette et le ressort en place.
8. En s’assurant de ne pas pincer les fils avec la poignée, aligner la moitié gauche
de la poignée avec la moitié droite. S’assurer que les pivots de la gâchette sont situés
dans les trous de pivot de la gâchette. Consulter la
Figure 98.
Fils du contacteur de détection
de buse
Fils de l’interrupteur de démarrage
1
2
4
5
3
6
1
Contacteur de détection de buse
2
Interrupteur de démarrage
3
Logement du serre-câble du faisceau de torche
4
Logement de la bride du collet du tuyau de gaz
5
Connecteur du contacteur de détection de la buse
6
Trou du pivot de la gâchette
