Powermax30 AIR Manuel de service 808852
127
6 – Remplacement des composants de la source de courant
5. Placer le nouveau circuit imprimé d’entrainement du compresseur dans la source de courant. Positionner le logement
ouvert en bas du circuit imprimé au-dessus de la vis de retenue desserrée dans l’
étape 4 à la page 123. S’assurer
que le transistor MOS et la diode :
Sont centrés sur les bandes thermiques et ne touchent pas directement le dissipateur thermique.
Sont bien placés sur les bandes thermiques et ne sont pas à l’oblique.
6. Installer les deux vis de retenue des côtés gauche et droit du circuit imprimé d’entrainement du compresseur pour
fixer le nouveau circuit imprimé au panneau central. Serrer les vis à un couple de 17,3 kg cm.
7. Serrer la troisième vis de retenue près du bas du circuit imprimé, juste au-dessus du dissipateur thermique.
Serrer la vis à un couple de 17,3 kg cm.

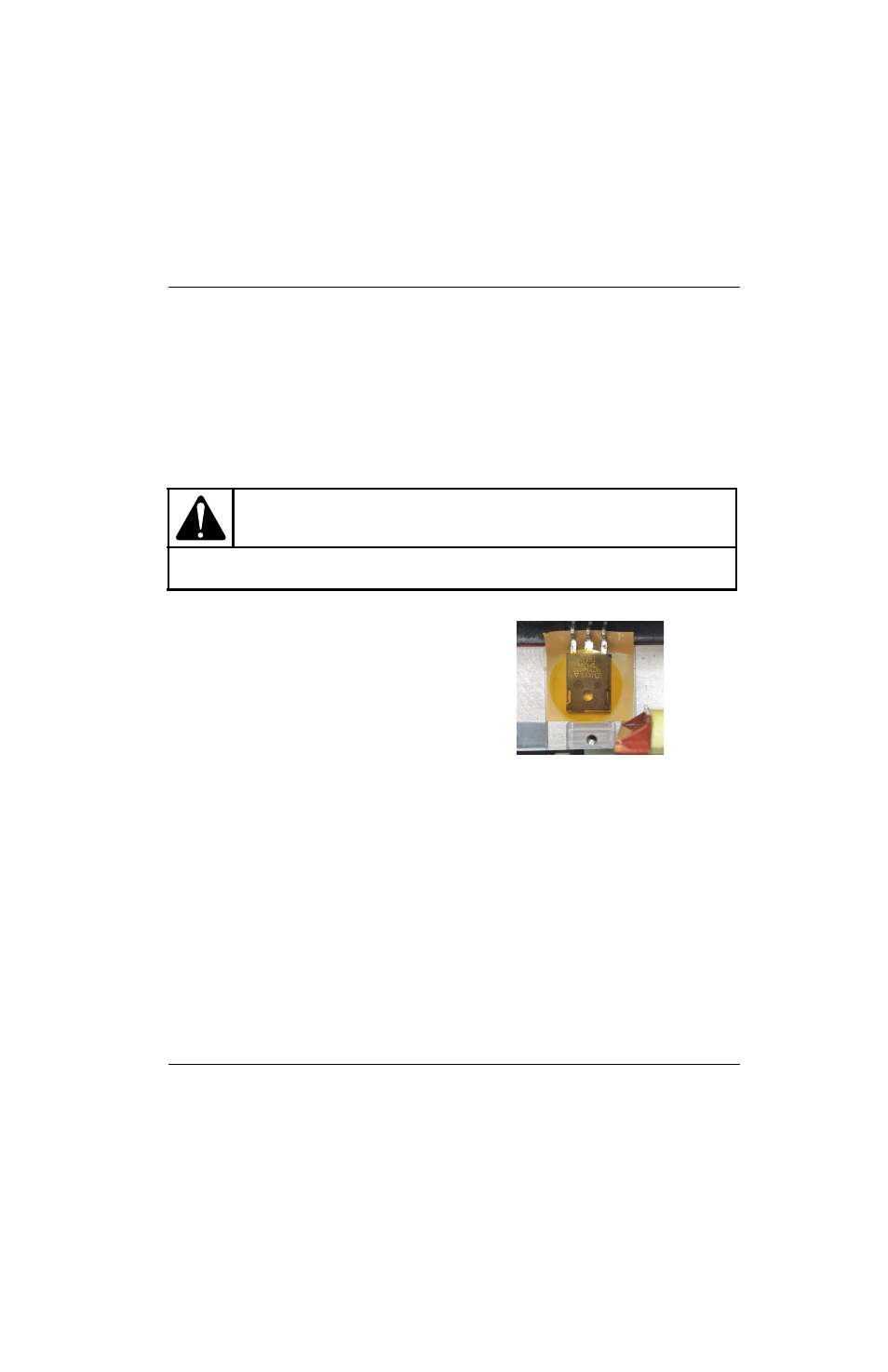

8. Retirer une partie circulaire de ruban de polyimide
de sa feuille support. Bien la coller à plat sur le
dessus du transistor MOS. S’assurer que le ruban
couvre totalement le transistor MOS.
9. Installer les pinces couvrant le transistor MOS
et la diode. Serrer les vis à un couple de 17,3 kg cm.
S’assurer que la vis de l’attache de la diode
va droit dans le dissipateur thermique. Ne
pas incliner la vis lors de l’installation.
10. Raccorder les connecteurs de fils du circuit imprimé
d’entrainement du compresseur à J1, J2 et J3.
Consulter la
11. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 103.
b. Consulter Installation du couvercle de la source de courant à la page 101.
c. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
ATTENTION !
Ne pas oublier de serrer la vis en bas du circuit imprimé de l’entrainement du compresseur. Cette vis
aide à garantir la stabilité et la fiabilité du circuit imprimé.
