Powermax30 AIR Manuel de service 808852 115
6 – Remplacement des composants de la source de courant
4. Sur l’extérieur de la source de courant, desserrer l’écrou de retenue du serre-câble du cordon d’alimentation
de sorte que les fils puissent se déplacer librement.
5. Retirer la prise de l’ancien cordon d’alimentation.
6. En procédant depuis l’intérieur de la source de courant, tirer les fils en les faisant passer dans le serre-câble
et dans le trou du panneau arrière . Consulter la Figure 36. (Vous ne pouvez pas retirer les fils depuis l’extérieur
de la source de courant à cause du noyau en ferrite monté sur les fils d’alimentation.)
7. Remplacez-vous le serre-câble ?
 Si oui, utiliser une clé ajustable pour dévisser l’écrou qui se trouve à l’intérieur de la source de courant.
Retirer le serre-câble du panneau arrière.
 Si non, continuer avec l’ Installation du cordon d’alimentation et du serre-câble à la page 116.

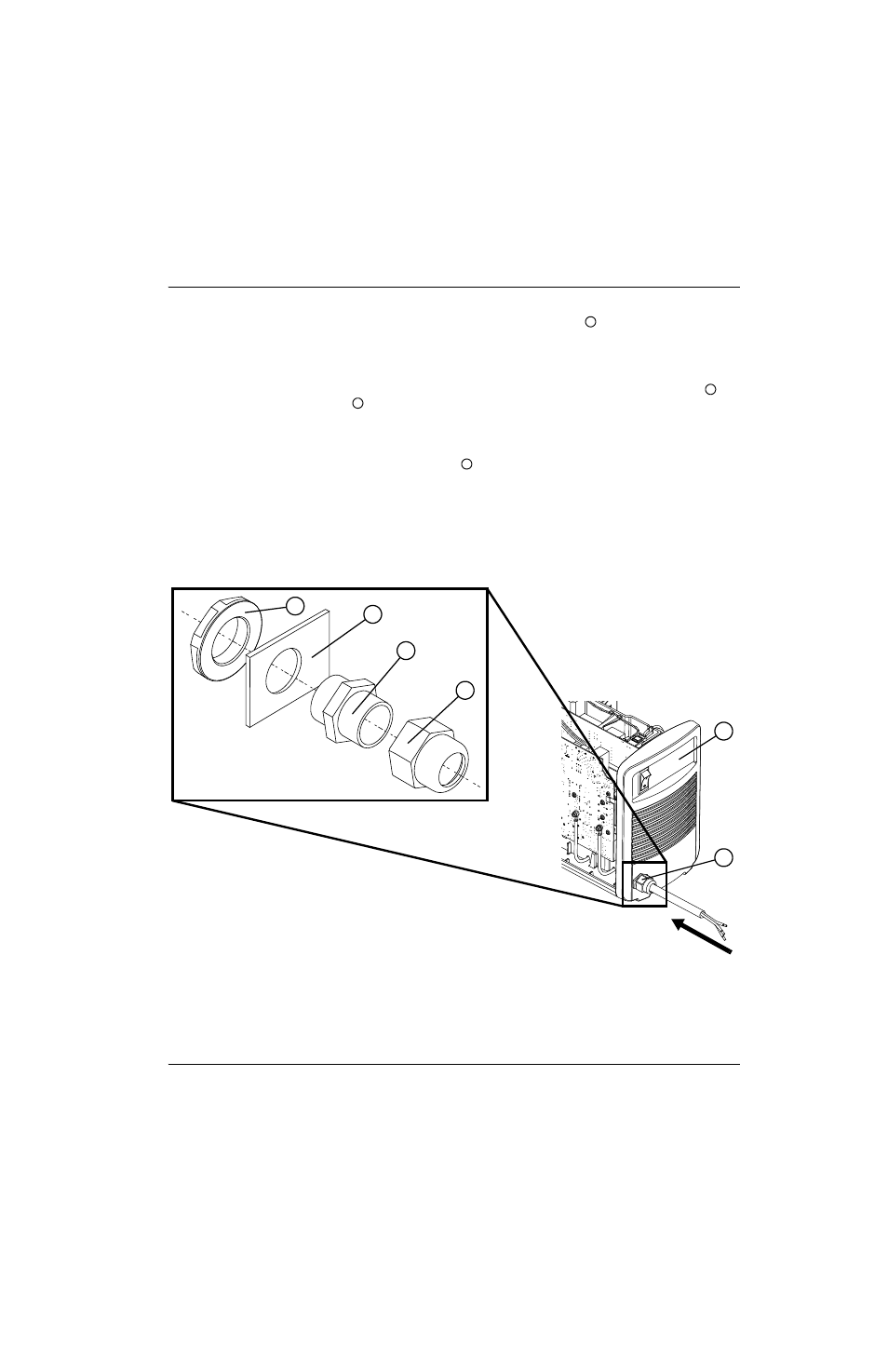

Figure 36
1
2
3
4
1
2
3
4
Extérieur
1
3
Intérieur
