168 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement du panneau avant
Dépose du panneau avant
Suivre les étapes suivantes pour enlever complètement le panneau avant afin de le remplacer. Si le panneau avant doit
être déplacé uniquement pour dégager la voie et assurer un accès plus facile à l’intérieur de la source de courant,
consulter
Démontage du panneau avant à la page 104 et Montage du panneau avant à la page 105.
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Retrait de la barrière de composant à la page 102.
2. Coucher la source de courant sur le côté.

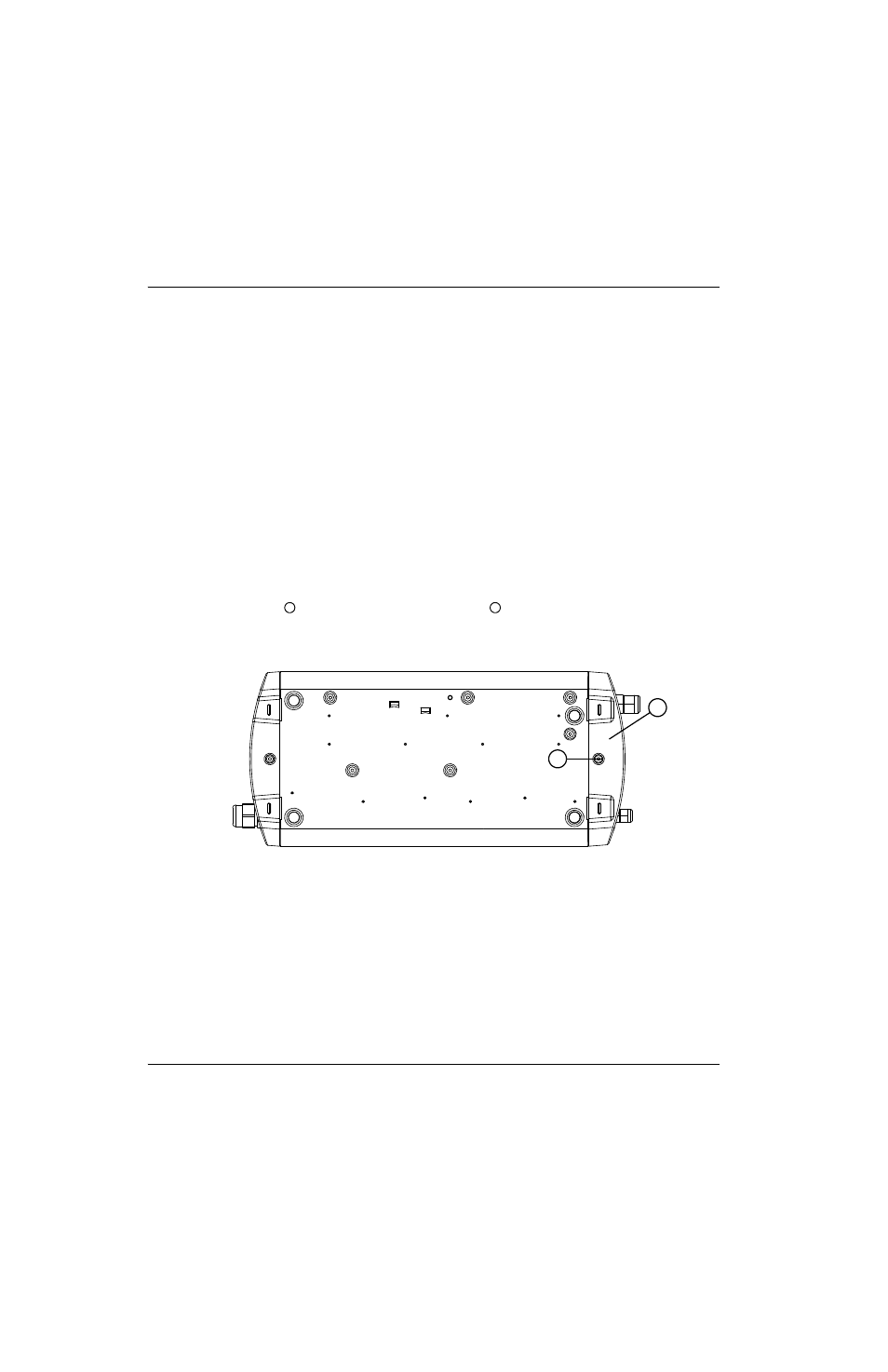

3. Retirer la vis de retenue de la partie inférieure du panneau avant .
Figure 77
Numéro de kit Description
428389 Kit : Panneau avant (ne comprend pas le bouton de réglage du courant)
1 2
1
2
