Powermax30 AIR Manuel de service 808852 133
6 – Remplacement des composants de la source de courant
4. Pousser les fils rouge et blanc du circuit imprimé d’alimentation neuf pour les faire passer dans le passe-fil du
panneau central et ce, depuis le côté du circuit imprimé d’alimentation de la source de courant et jusqu’au côté
ventilateur de la source de courant.
5. Pousser vers le bas les câbles déconnectés pour dégager l’espace.
6. Aligner les condensateurs du circuit imprimé d’alimentation avec les trous du panneau central de la source
de courant. Consulter Figure 52 et Figure 53.
7. Pousser le circuit imprimé d’alimentation dans son emplacement.

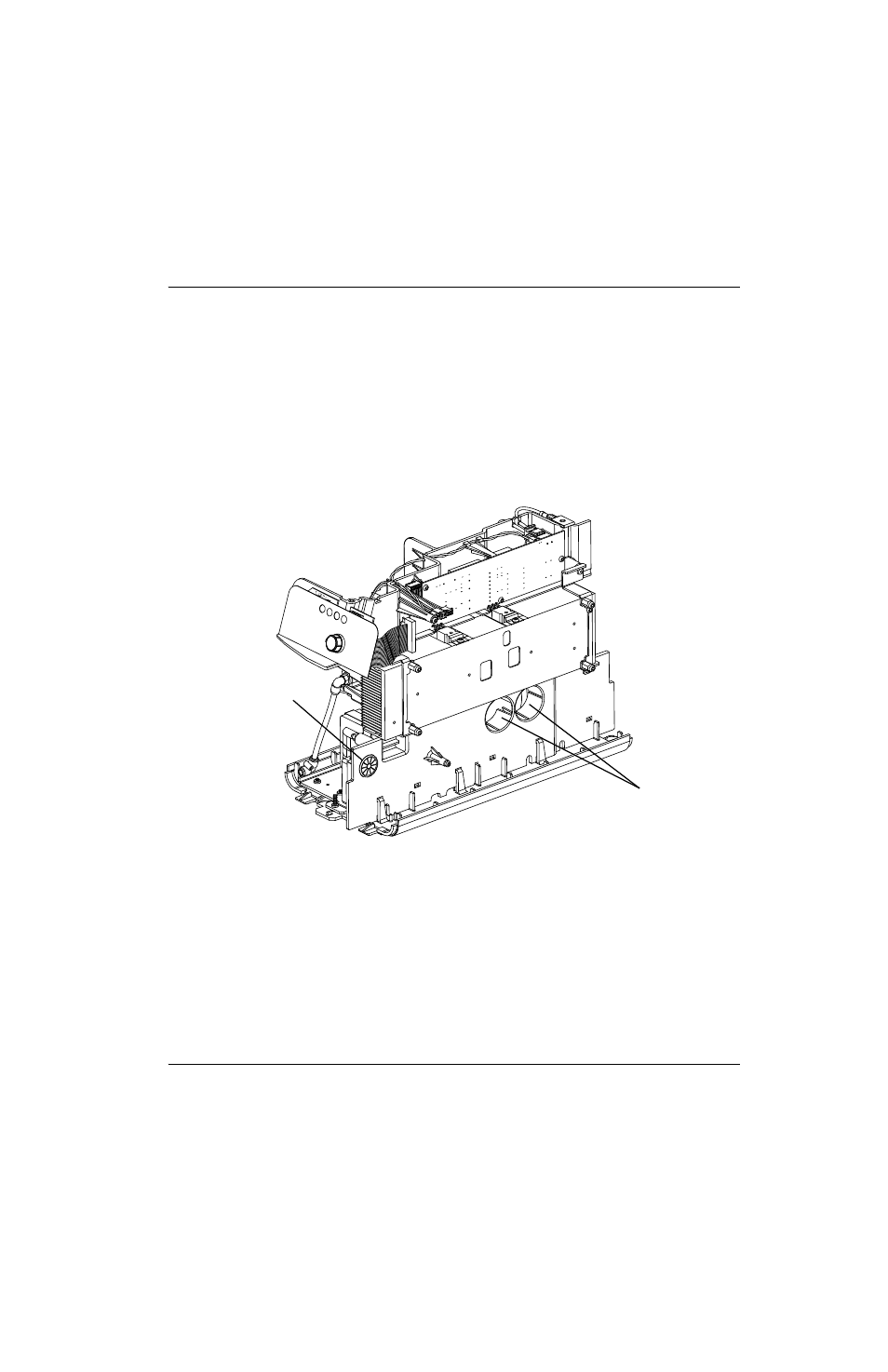

Figure 53
8. Reconnecter les deux fils blancs à l’interrupteur d’alimentation. Connecter le fil « AC » de gauche au contact en bas
à gauche de l’interrupteur d’alimentation. Connecter le fil « AC » de droite au contact en bas à droite de l’interrupteur
d’alimentation.
9. Replacer les quatre vis de l’ensemble du dissipateur thermique. Serrer les vis à un couple de 17,3 kg cm.
10. Replacer les trois vis qui fixent les IGBT au dissipateur thermique et les deux vis qui fixent les ponts de diodes
en entrée au dissipateur thermique. Serrer les vis à un couple de 23,0 kg cm.
11. Replacer les deux vis de retenue. Serrer les vis à un couple de 17,3 kg cm.
Passe-fil pour fils
rouge et blanc
Trous pour les condensateurs
