206 Powermax30 AIR Manuel de service 808852
8 – Pièces

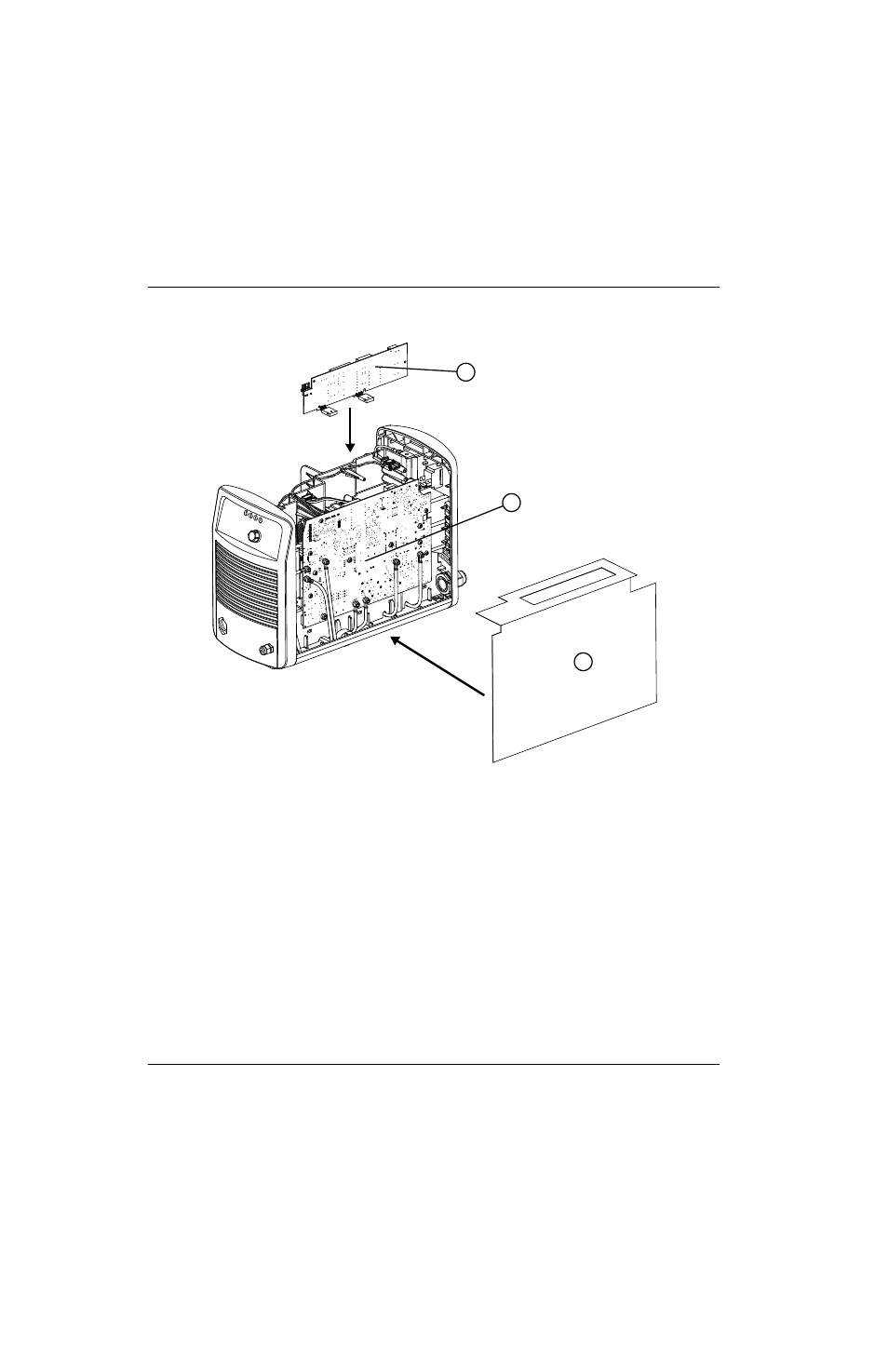

Intérieur, côté circuit imprimé d’alimentation
Article Numéro de kit Description Identificateur
1 428395 Kit : Barrière de composant
2 428402 Kit : Circuit imprimé d’alimentation, CSA (141351) PCB2
2 428403 Kit : Circuit imprimé d’alimentation CE (141357) PCB2
3 428401 Kit : Circuit imprimé d’entrainement du compresseur (comprend
lames thermostatiques et ruban polyimide) (141298) PCB3
428406 Kit : Pinces de rechange (non illustrées) :
 Pince et vis de rechange pour le transistor à effet
de champ sur le circuit imprimé d’alimentation
 Pinces et vis de rechange pour MOS et diode sur
le circuit imprimé d’entrainement du compresseur
428411 Kit : Écrous hexagonaux (5) de rechange pour le montage
du circuit imprimé d’alimentation sur le dissipateur thermique
(non illustrés)
1
3
2
