Powermax30 AIR Manuel de service 808852 87
5 – Dépannage et tests de système
Test 4 – Électrovanne
Ce test permet de vérifier le bon fonctionnement de l’électrovanne (V1).
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. Consulter Dépose du couvercle de la source de courant
à la page 100.
3. Retirer la barrière de composant. Consulter Retrait de la barrière de composant à la page 102.
4. Rebrancher l’alimentation électrique.
5. Placer un cavalier entre le contact 1 de J6 (fil rouge) sur le circuit imprimé d’alimentation à la terre. Consulter
Figure 5 à la page 76 pour les options de mise à la terre.

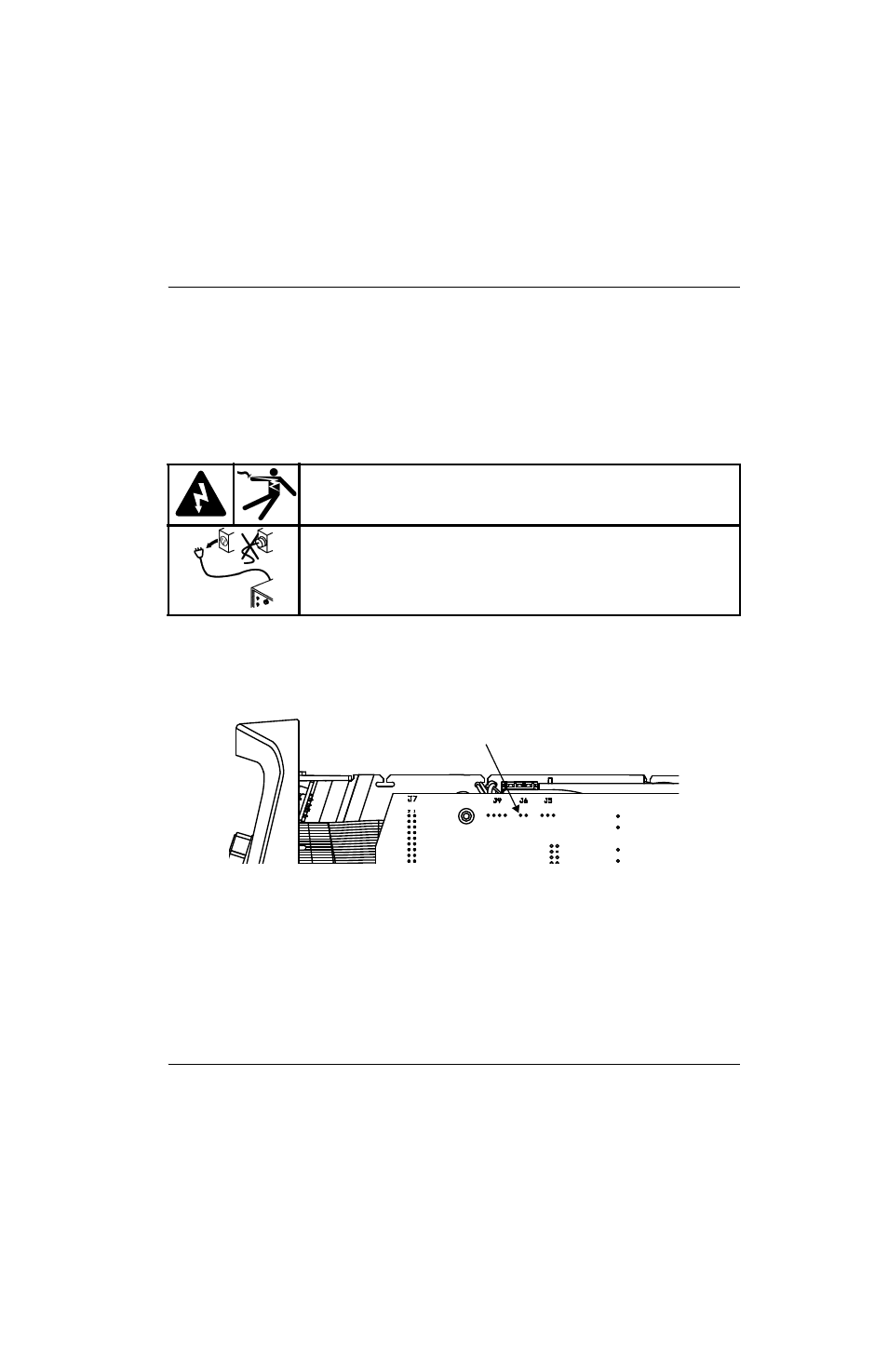

Figure 14
6. Mettre sous tension (ON) (I). La vanne devrait émettre un déclic.
7. Mesurer la tension entre le contact 1 de J6 et la terre.
8. Si aucun déclic n’est émis et si la valeur de tension lors de la vérification est de 24 V c.c., remplacer l’électrovanne.
Consulter Remplacement de l’électrovanne à la page 144.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 57 avant de poursuivre.
