110 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
2. Retirer les fils noir et blanc du haut de l’interrupteur d’alimentation.

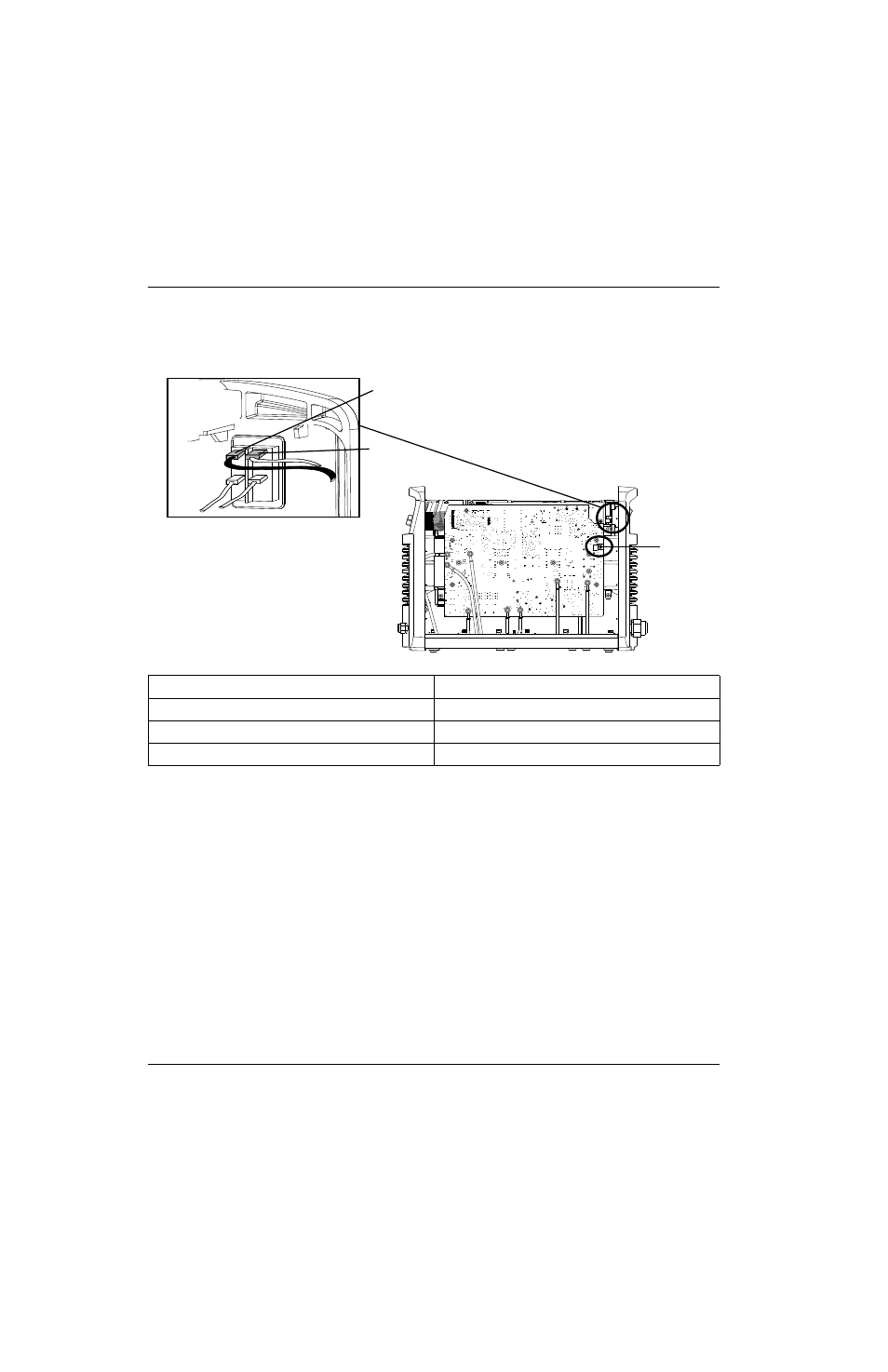

Figure 31 – Fils du cordon d’alimentation monophasé CSA
 Le cordon d’alimentation possède un fil noir et un fil blanc qui se branchent sur
l’interrupteur, ainsi qu’un fil de terre vert qui se raccorde au dissipateur thermique.
Identificateur Couleur des fils
V (vivant) Noir
N (neutre) Blanc
PE (terre) Vert
AC AC
N
L
PE
