6 – Remplacement des composants de la source de courant
Installation du panneau arrière neuf
1. Faire passer le cordon d’alimentation au travers du panneau arrière neuf. Consulter Installation du cordon
d’alimentation et du serre-câble à la page 116.
2. Pousser le panneau arrière dans le socle jusqu’à ce qu’il se mette en place.
3. S’assurer que le trou du collier de mise à la terre est aligné sur les trous de vis du panneau arrière et du panneau
central de la source de courant.
4. Serrer la vis de retenue à un couple de 23,0 kg cm.
5. Aligner le panneau arrière afin que la boîte rectangulaire à l’intérieur du panneau glisse sur le dissipateur
thermique dans la source de courant.
 Le circuit imprimé d’alimentation et les câbles du cordon d’alimentation sont cachés sur
la
Figure 82 pour montrer le dissipateur thermique et l’intérieur du panneau arrière.
6. Insérer l’interrupteur d’alimentation dans le nouveau panneau arrière en veillant à ce que l’étiquette marche
(ON) (I) soit sur la partie supérieure de l’interrupteur. Un « clic » d’enclenchement devrait se faire entendre.

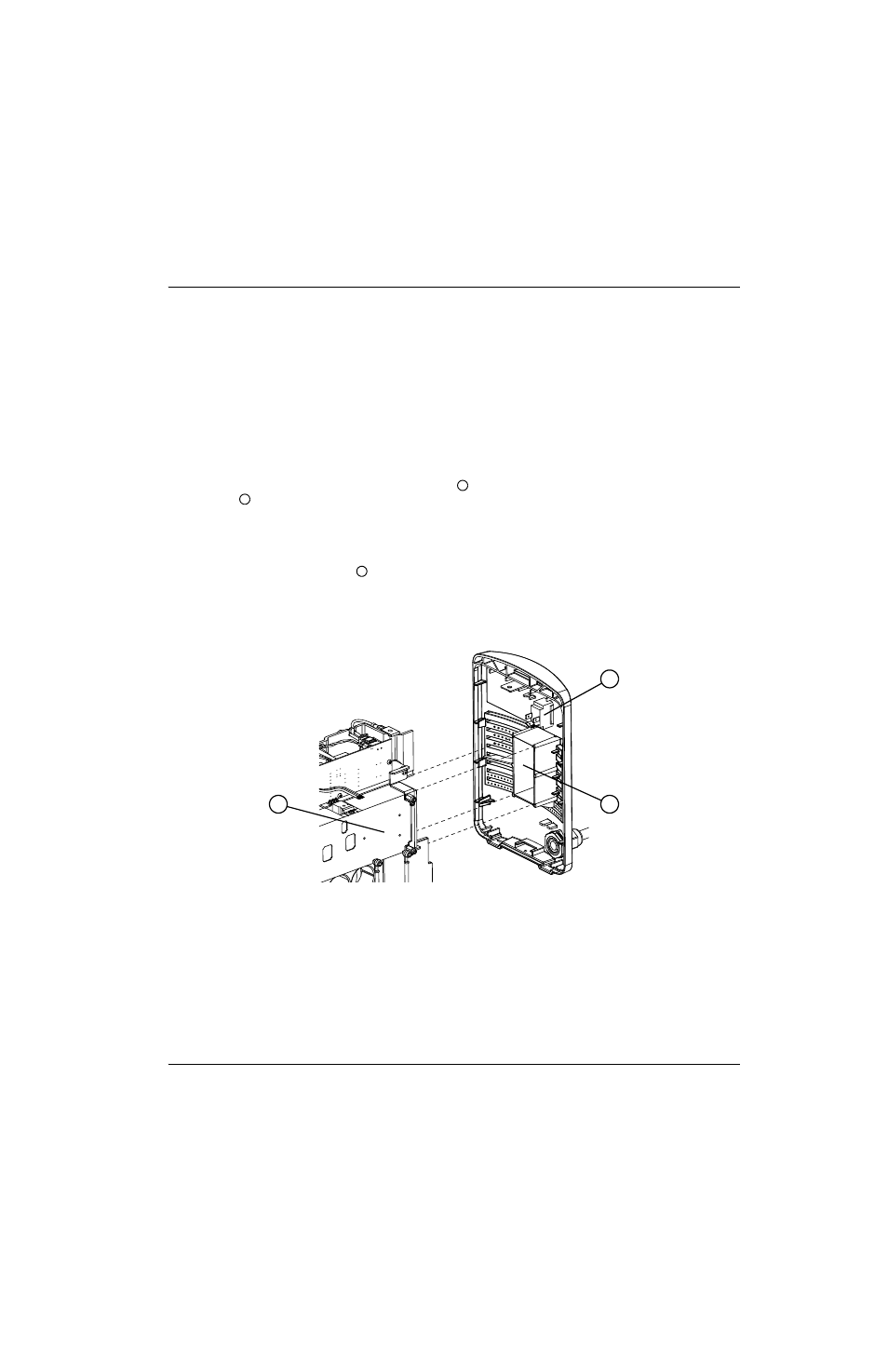

Figure 82
1
2
3
1 2
3
