Powermax30 AIR Manuel de service 808852
121
6 – Remplacement des composants de la source de courant

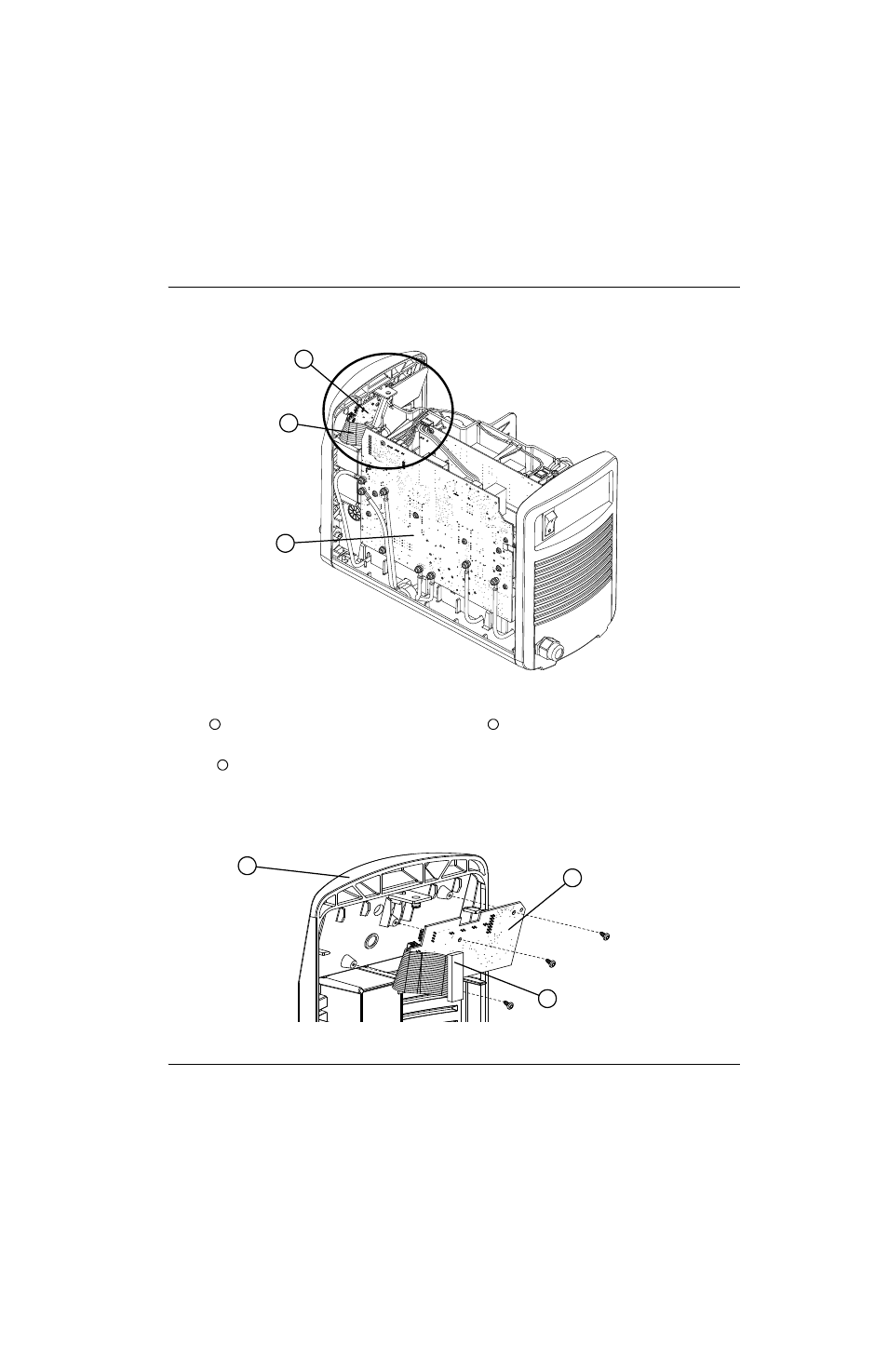

Figure 40
4. Éteindre le système (OFF) (O). Débrancher le cordon d’alimentation de la source de courant, débrancher le câble
plat
et mettre de côté le circuit imprimé de commande neuf
.
5. Retirer le bouton de réglage de l’intensité de courant du devant de la source de courant en le tirant hors du panneau
avant
. (Ne comporte pas de vis de réglage.)
6. Déposer les trois vis de fixation du circuit imprimé de commande. Dégager le circuit imprimé du panneau avant.
Figure 41
1
2
3
1
3
4
1
3
4
