Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant

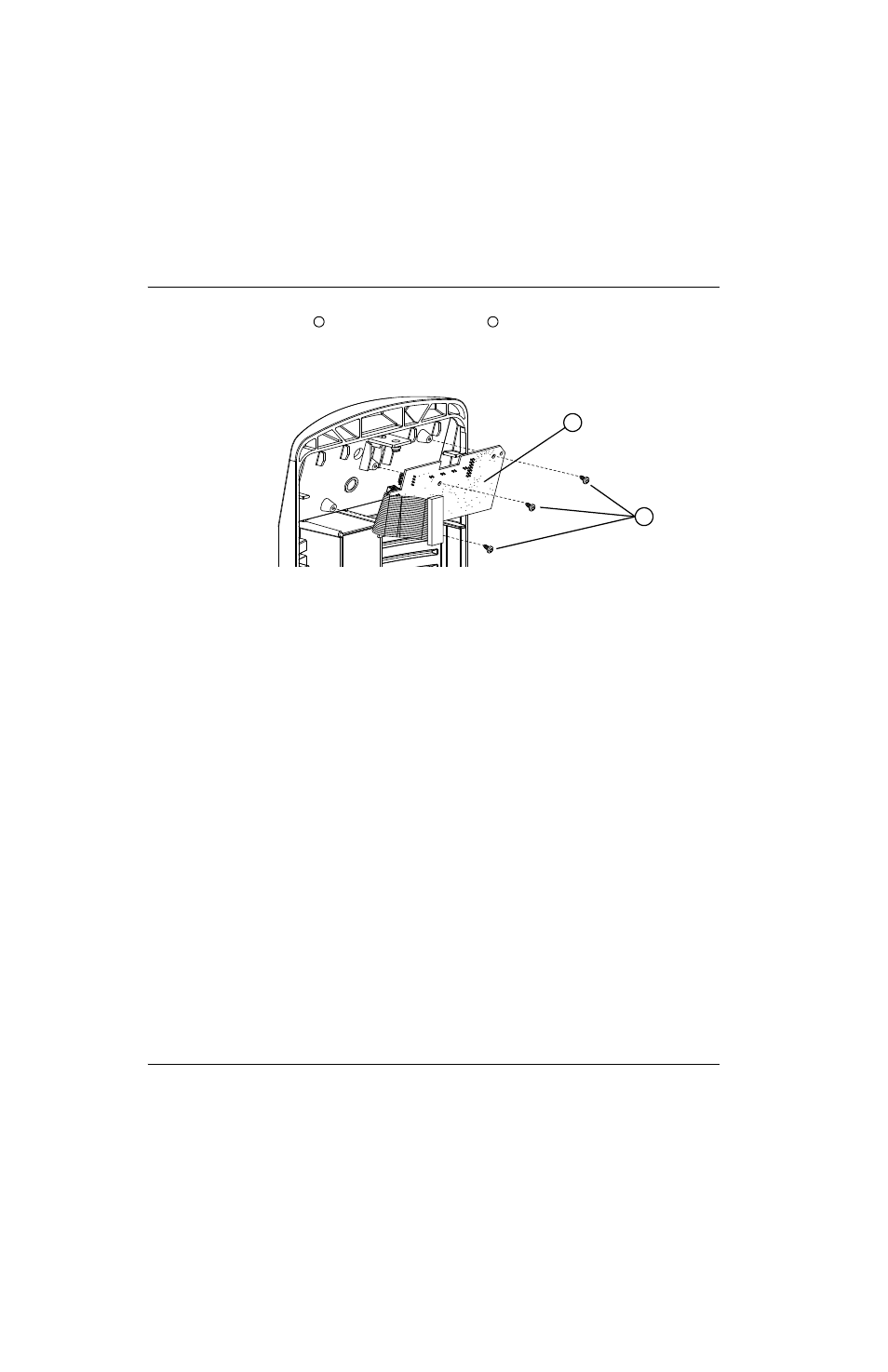

8. Retirer les trois vis de retenue
du circuit imprimé de commande
et le sortir du panneau avant. Mettre de côté
le panneau de commande et ses vis.
Figure 79
9. Débrancher le faisceau de torche de la source de courant. Consulter Démontage du faisceau de torche et du
10. Débrancher le câble de retour de la source de courant. Consulter Démontage et installation du câble de retour
Installation du panneau avant
1. Installer le faisceau de torche dans le nouveau panneau avant. Consulter Installation du faisceau de torche et du
2. Installer le câble de retour. Consulter Démontage et installation du câble de retour à la page 182.
3. Pousser le nouveau panneau avant dans le socle de la source de courant jusqu’à ce qu’il se mette en place.
4. Serrer la vis de retenue à un couple de 23,0 kg cm.
5. Fixer le circuit imprimé de commande au panneau avant neuf à l’aide des trois vis de retenue.
6. Connecter le câble plat du panneau de commande au circuit imprimé d’alimentation sur J7, puis replier les loquets
pour le maintenir en place. Consulter la
7. Pousser le bouton de réglage de l’intensité de courant sur la tige située sur le panneau avant.
8. Suivre les procédures suivantes :
a. Consulter Installation de la barrière de composant à la page 103.
b. Consulter Installation du couvercle de la source de courant à la page 101.
c. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
