188
Powermax30 AIR Manuel de service 808852
7 – Remplacement des composants de la torche
Composants de la torche

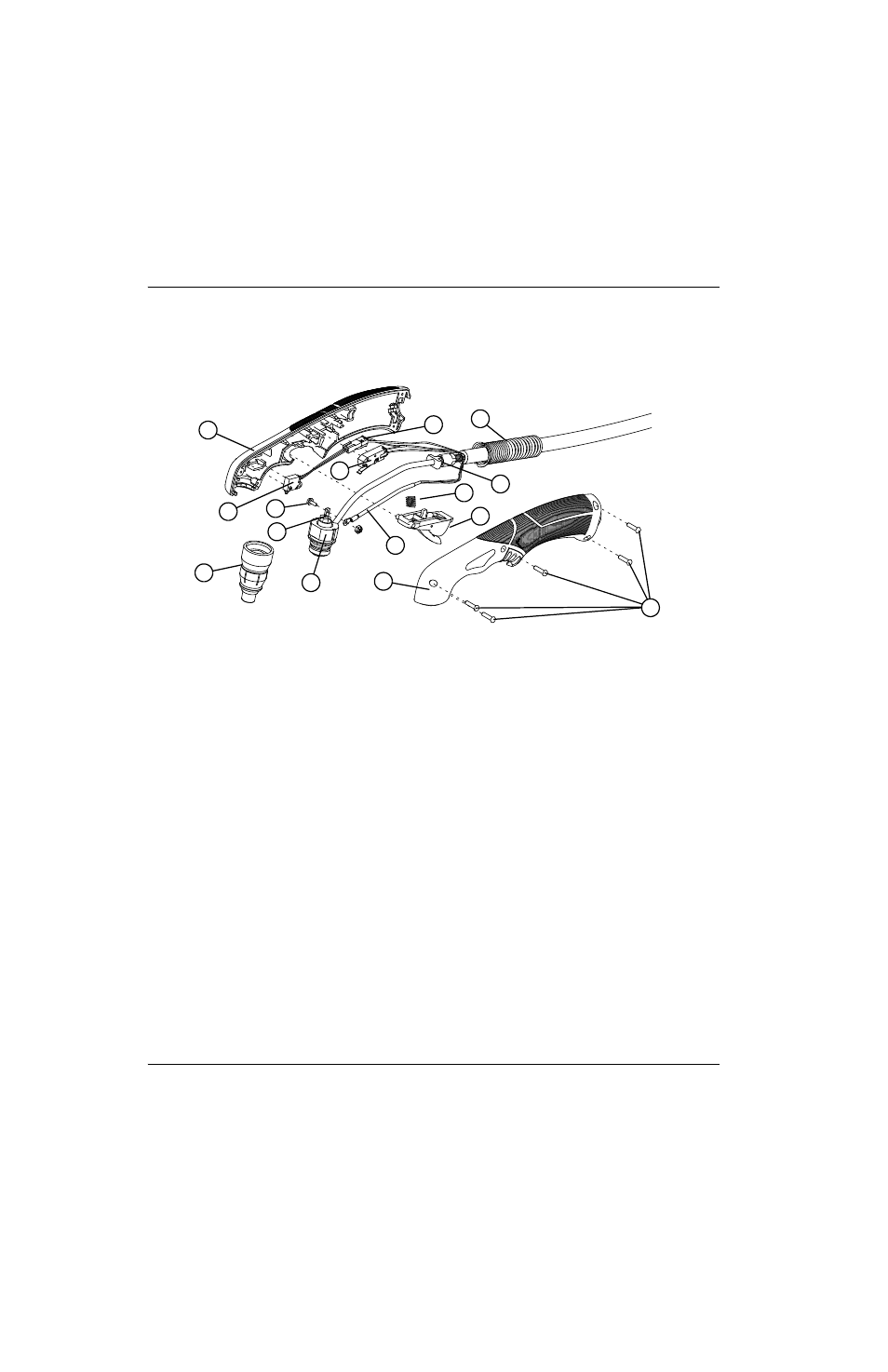

Figure 93
1
5
3
7
4
10
11
12
13
14
2
6
9
8
15
1
Côté droit de la poignée
2
Contacteur de détection de buse
3
Interrupteur de démarrage
4
Vis du plongeur
5
Plongeur
6
Consommables
7
Corps de la torche
8
Câble d’alimentation de la torche
9
Côté gauche de la poignée
10
Vis (5)
11
Ensemble de gâchette
12
Ressort de gâchette
13
Bride du collet du tuyau de gaz
14
Serre-câble
15
Connecteur de câble du détecteur de buse
