Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Installation du ventilateur
1. Disposer le ventilateur
de façon à ce que les fils rouge et noir soient dans le coin inférieur droit du ventilateur
(le côté le plus proche du panneau avant).
2. Installer sans les serrer les quatre vis de retenue. Utiliser les vis du kit si nécessaire.
3. Une fois les quatre vis installées, les serrer à un couple de 11,5 kg cm.
4. Orienter l’enceinte de ventilateur neuve
de façon à ce que l’extrémité évasée se trouve en bas et l’enclencher
en place. Consulter la
Figure 70.
5. Faire passer les fils rouge et noir du ventilateur au travers de l’encoche située en haut du panneau central et qui est
appelée « FAN »
. L’encoche est au-dessus du filtre à air
.
6. Fixer le connecteur des fils rouge et noir à J5 sur le circuit imprimé d’alimentation.

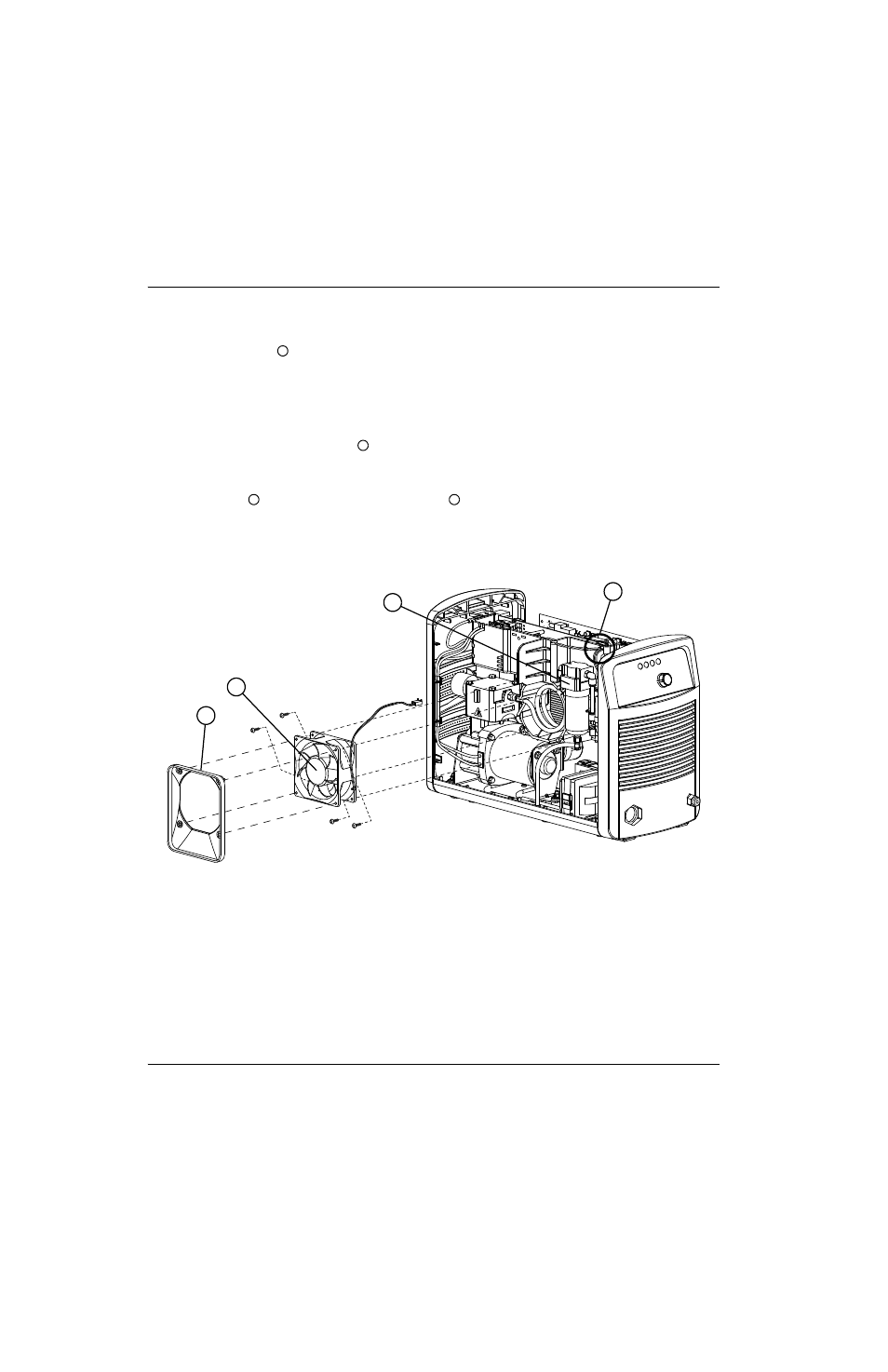

Figure 70
7. Suivre les procédures suivantes :
a. Consulter Installation du couvercle de la source de courant à la page 101.
b. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
1
2
3
4
4
3
1
2
