6 – Remplacement des composants de la source de courant
3. Retirer du socle de l’ensemble
magnétique, la vis du fil de mise
à la terre
située du côté du
ventilateur de la source de courant.
4. S’assurer que le tuyau de vidange
du filtre à air est débranché
de l’orifice situé en bas du socle.
 Il est normal de voir de l'eau
dans le tuyau de vidange
et dans la cuve de filtre à air.
Retirer toute eau éclaboussant
l’intérieur de la source
de courant avant de faire
fonctionner à nouveau
le système.
5. À l’aide d’un tournevis à douilles
de 8 mm, retirer l’écrou qui fixe
la cosse ronde du fil blanc
de la bobine d’induction de sortie
au plot de contact identifié par « WHT »
.

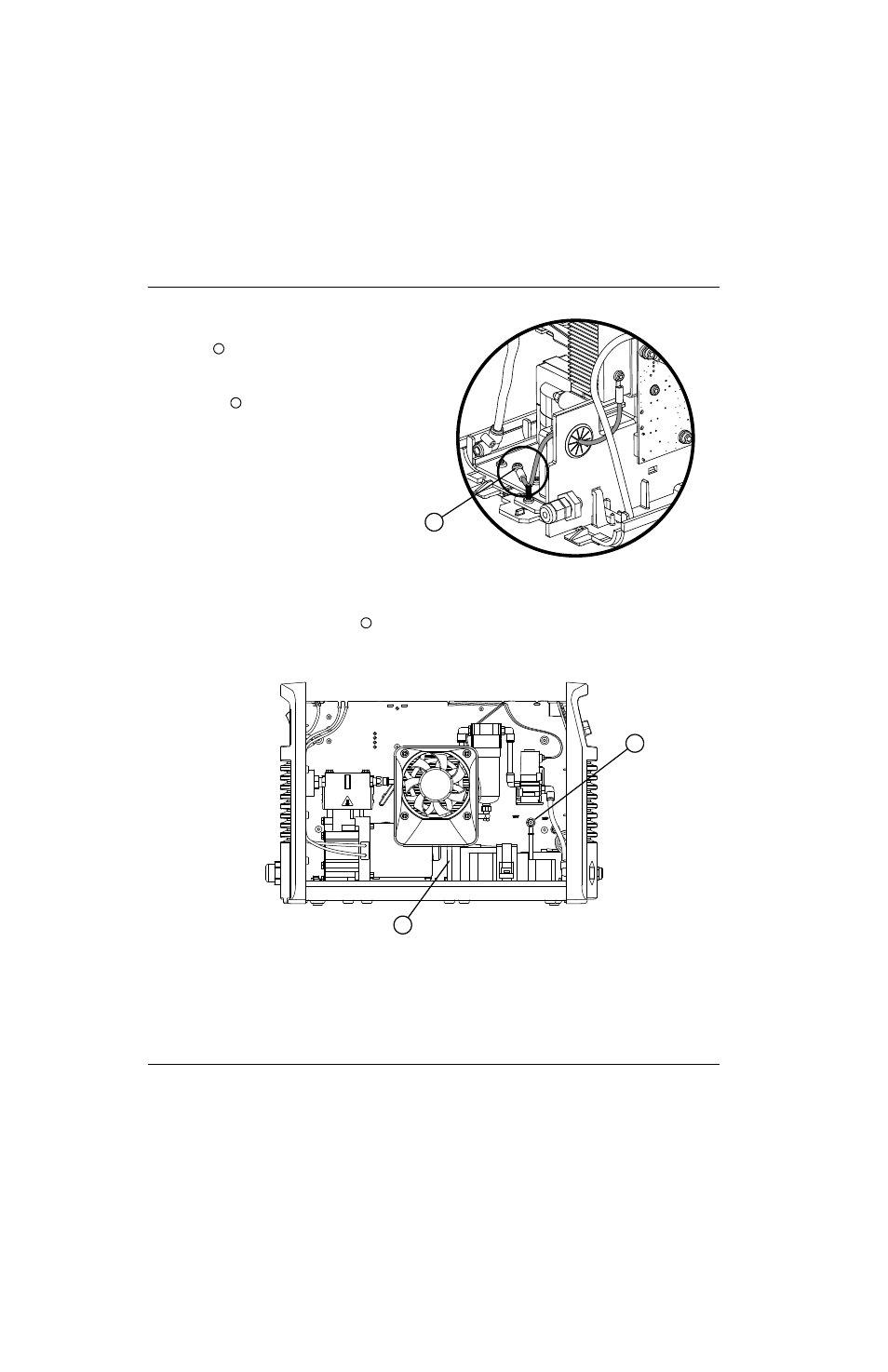

Figure 87
1
1
2
3
2
3
