Powermax30 AIR Manuel de service 808852 101
6 – Remplacement des composants de la source de courant
Installation du couvercle de la source de courant
1. En prenant soin de ne pas pincer les fils, faire glisser le couvercle sur la source de courant. Aligner les bords
inférieurs avec les rails, puis aligner la fente sur le dessus du couvercle avec la languette située sur le panneau
avant de sorte que les fentes les plus larges du couvercle soient en face du ventilateur.

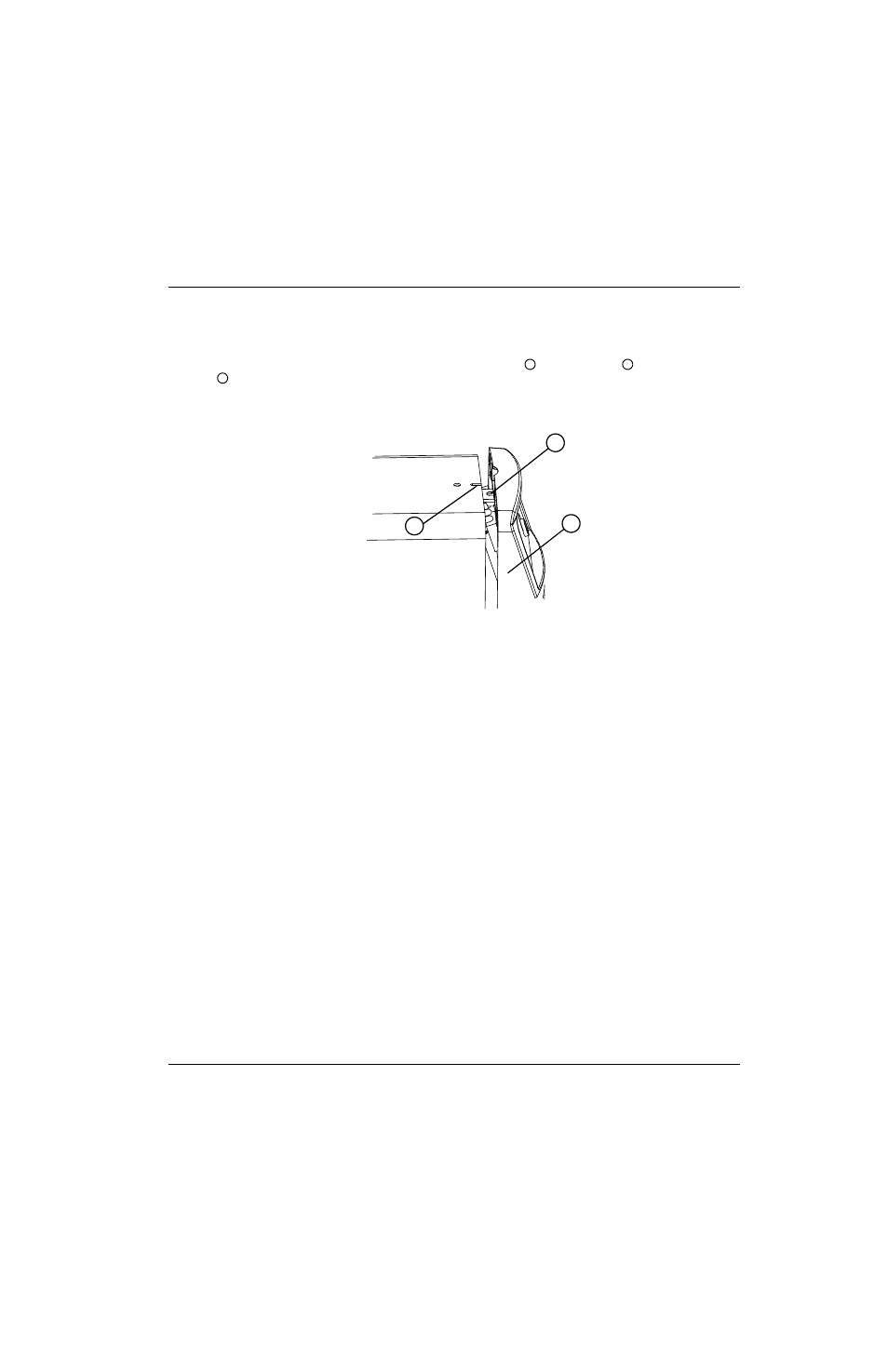

Figure 23
2. Réaligner le panneau avant avec la source de courant.
3. Réaligner le panneau arrière avec la source de courant, en s’assurant que le trou de la cosse de mise à la terre est
aligné avec les trous de vis du panneau et de la source de courant.
4. Positionner la poignée sur les orifices de la partie supérieure du couvercle, puis les extrémités de la poignée sous les
bords des panneaux.
 Il peut être plus facile d’installer la vis près du panneau arrière avant d’installer la vis près
du panneau avant.
5. Installer les deux vis qui fixent le couvercle et la poignée. Serrer les vis à un couple de 23,0 kg cm.
6. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
1 2
3
1
2
3
