Powermax30 AIR Manuel de service 808852 131
6 – Remplacement des composants de la source de courant
11. En faisant attention de ne pas rayer le dissipateur thermique, retirer les deux vis de l’agrafe du transistor à effet
de champ située en haut du dissipateur thermique et retirer l’agrafe.

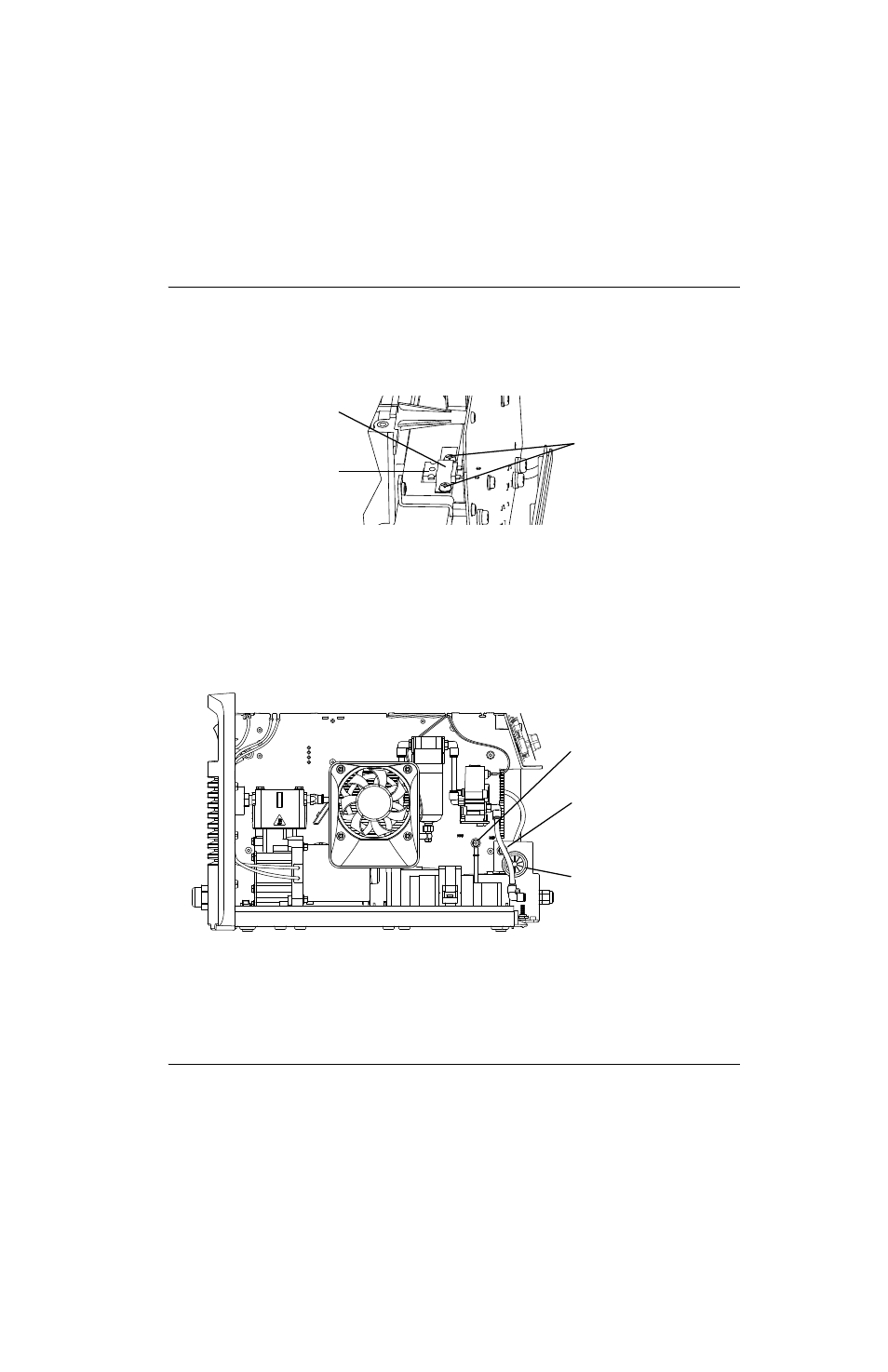

Figure 50
12. Déconnecter les deux câbles du bas (les deux sont blancs) de l’interrupteur d’alimentation.
13. Utiliser un tournevis à douilles de 8 mm pour retirer les écrous qui fixent les fils rouge et blanc aux plots situés sur
le côté ventilateur de la source de courant. Les plots sont identifiés par « RED » et « WHT ».
14. Faire passer les câbles rouge et blanc par le passe-fil du panneau central de la source de courant.
Figure 51
15. En procédant par le côté du circuit imprimé d’alimentation de la source de courant, pousser vers le bas les câbles
déconnectés pour dégager l’espace.
16. Retirer le circuit imprimé d’alimentation hors de la source de courant.
Vis
Attache
Transistor à effet de champ
Blanc (« WHT »)
Rouge (« RED »)
Passe-fil
