210 Powermax30 AIR Manuel de service 808852
8 – Pièces

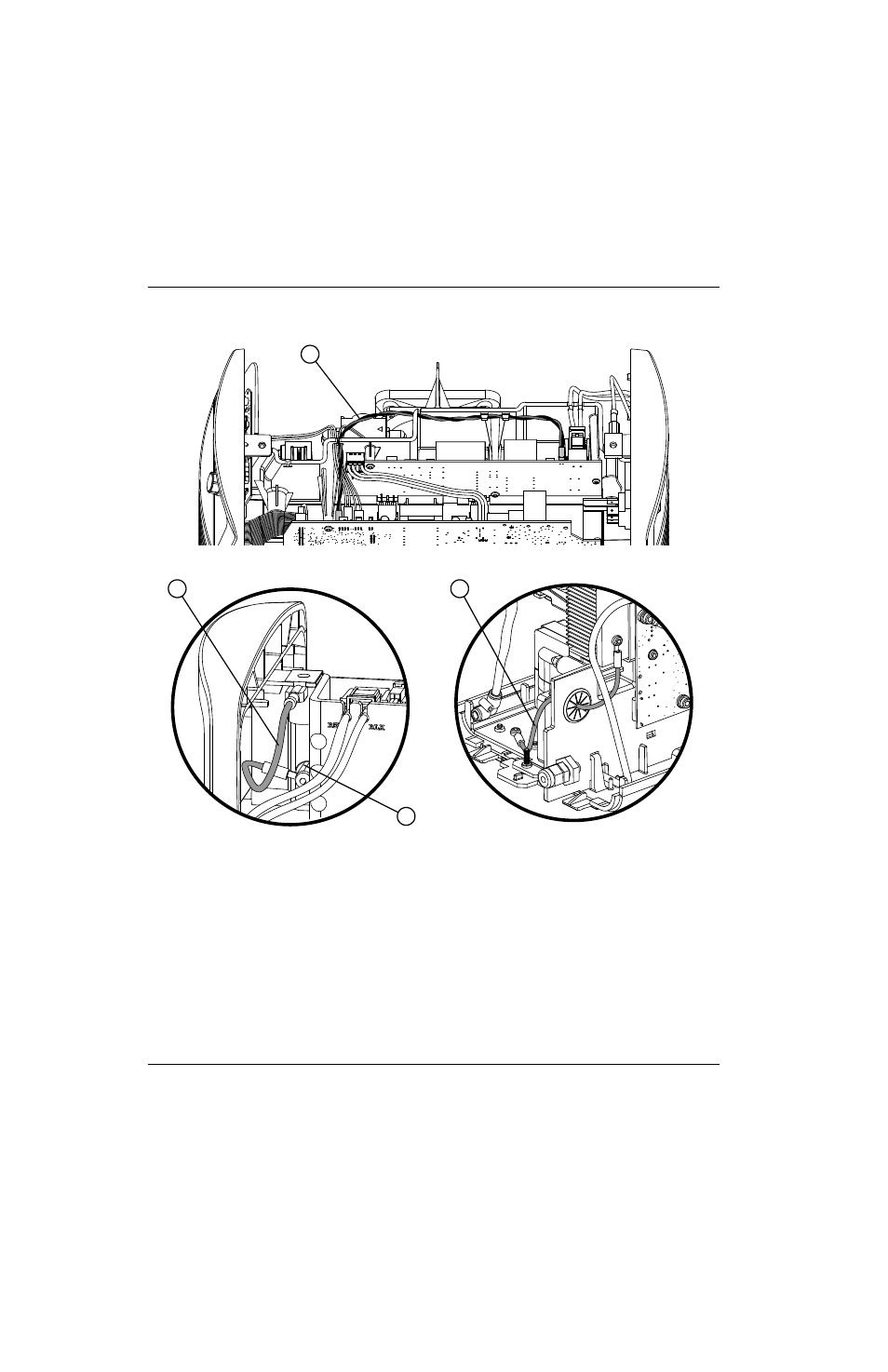

Intérieur, câbles
Article Numéro de kit Description
428405 Kit : Groupe de câbles :
1  Fils à paire torsadée (rouge et noir) du circuit imprimé d’alimentation (J9) au circuit
imprimé d’entrainement du compresseur (J1)
2  Fil de collier de mise à la terre du panneau arrière au panneau central (vert)
3  Fil de mise à la terre du dissipateur thermique à l’ensemble magnétique (vert)
4 428413 Kit : Écrous hexagonaux (5) de rechange pour fixer le fil du collier de mise à la terre
au panneau central
2
1
3
4
