Powermax30 AIR Manuel de service 808852 135
6 – Remplacement des composants de la source de courant
Remplacement du tuyau de vidange, des flexibles d’alimentation
en gaz et du raccord à 90°
La source de courant comprend un tuyau de vidange et deux flexibles d’alimentation en gaz qui peuvent être remplacés.
Consulter la
Figure 54 à la page 137.
 Le tuyau de vidange part du bas de la cuve de filtre à air jusqu'au socle de la source de courant.
 Un flexible d’alimentation en gaz relie le filtre à air à l’électrovanne.
 L’autre flexible d’alimentation en gaz relie l’électrovanne et le faisceau de torche.
Il est également possible de remplacer le raccord à 90° en plastique qui relie le tuyau d’alimentation en gaz provenant
de l’électrovanne et le raccord d’alimentation en gaz du faisceau de torche.
Les flexibles d’alimentation en gaz du système fonctionnent avec des raccords instantanés.

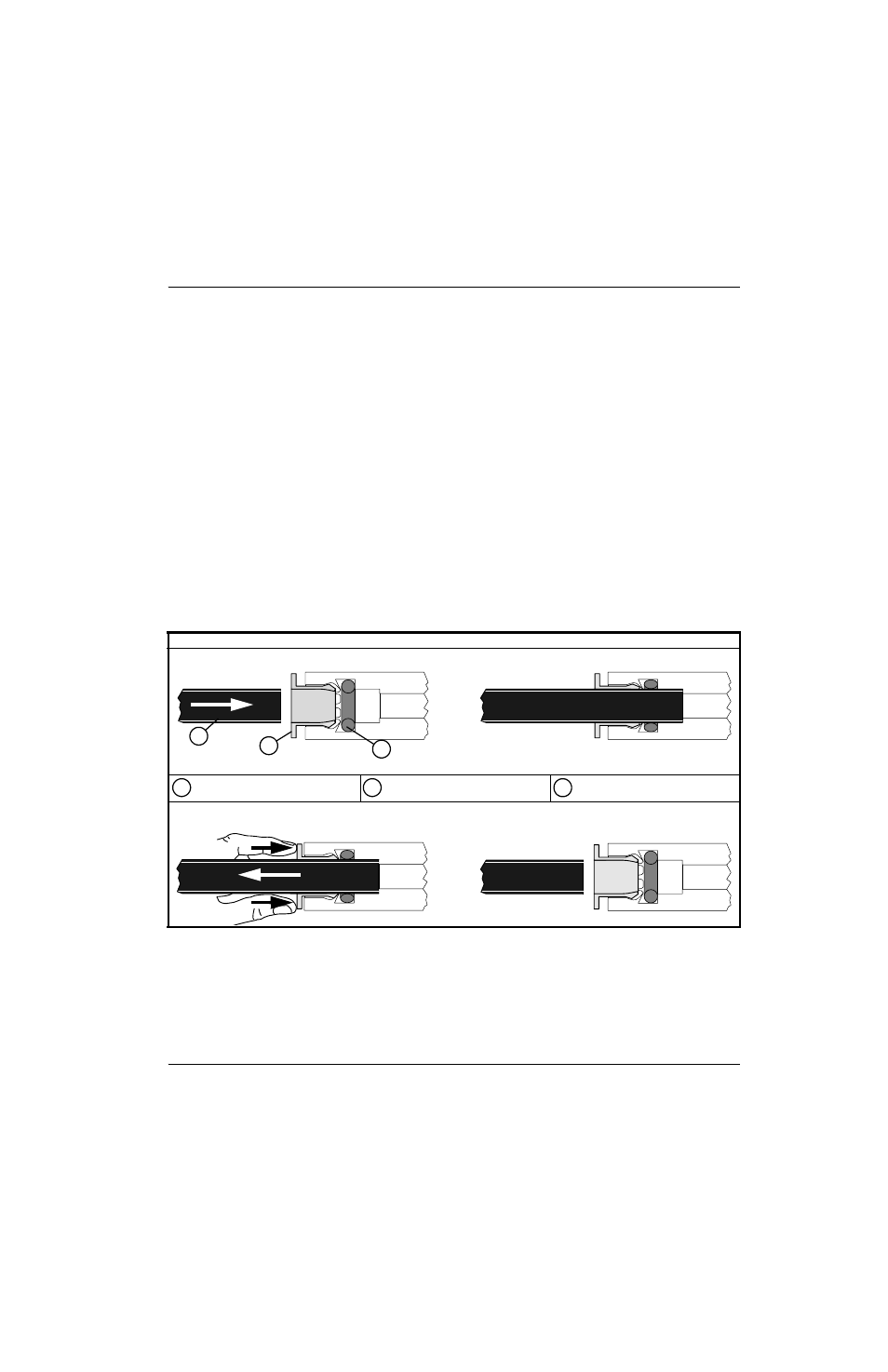

Comment utiliser des raccords instantanés
Numéro de kit Description
428373 Kit : Tuyau de vidange, 2 flexibles d’alimentation en gaz, raccord coudé
Raccord instantané
 Pour brancher, pousser à fond le tuyau dans le raccord. Tirer le tuyau pour s’assurer qu’il est bien fixé.
 Pour le dégager, pousser le collier du raccord vers le raccord puis tirer le tuyau hors du raccord.
1
2
3
Tuyau Collier Joint torique 1 2 3
