6 – Remplacement des composants de la source de courant
4. Insérer un tournevis plat dans l’orifice d’un des
fermoirs
. Tout en appuyant sur la languette
dans le fermoir, tirer l’angle du panneau avant
loin de la source de courant jusqu’à ce qu’il
se détache du socle.
5. Répéter l’étape précédente pour l’autre côté
du panneau.
6. Débrancher le câble plat du circuit imprimé
de commande
du circuit imprimé
d’alimentation
en dépliant les loquets
.
Dans la

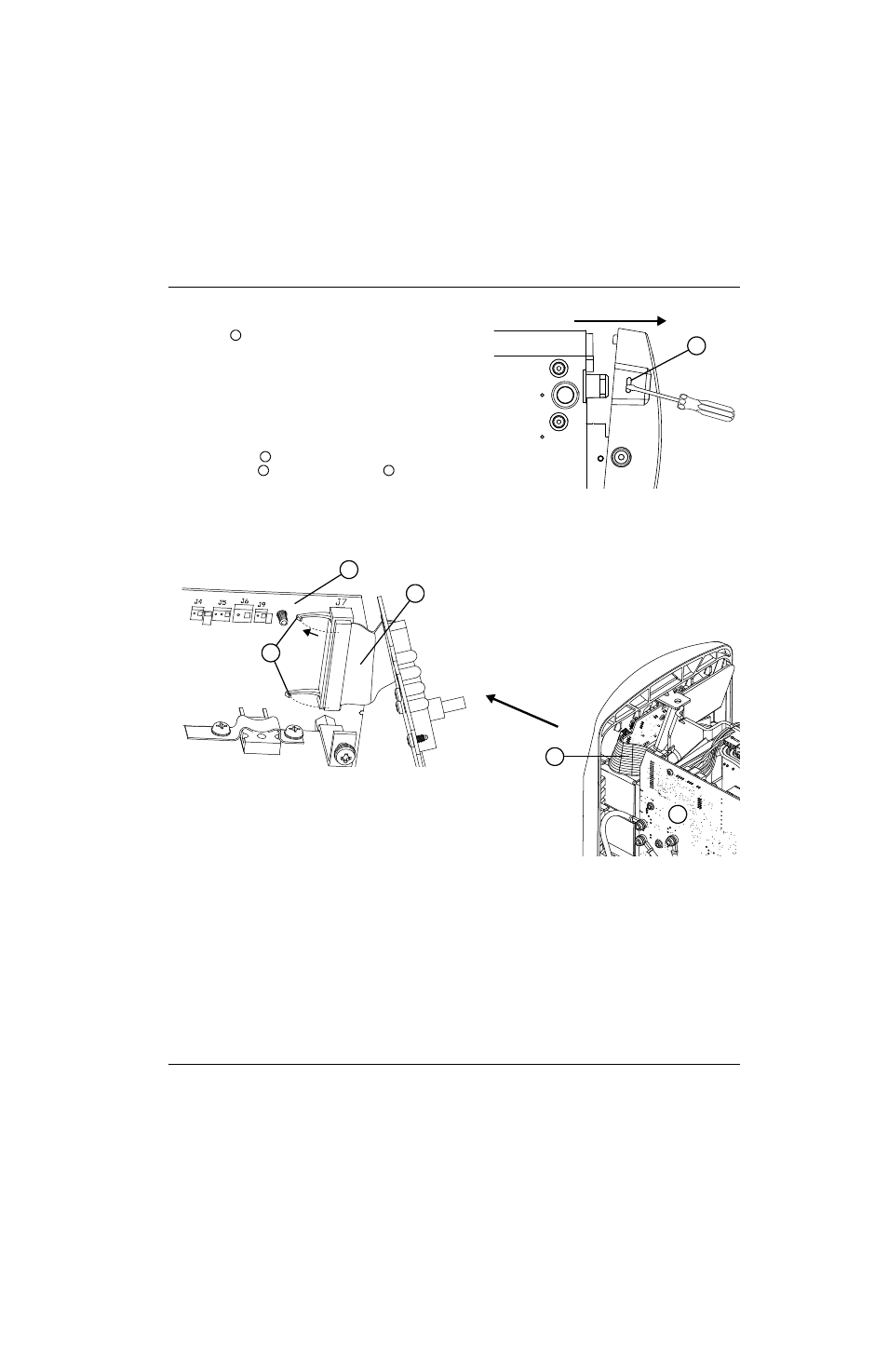

Figure 78, le panneau central est
caché sur l’image de gauche.
Figure 78
7. Retirer le bouton de réglage de l’intensité de courant du devant de la source de courant en le tirant hors du panneau
avant. (Ne comporte pas de vis de réglage.) Mettre de côté le bouton.
