Powermax30 AIR Manuel de service 808852 141
6 – Remplacement des composants de la source de courant
Démontage et installation du fil du collier de mise à la terre du panneau central
au panneau arrière
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
2. Débrancher le connecteur du collier de mise à la terre du panneau arrière . Consulter la Figure 57.
3. Déposer la cosse ronde du fil de mise à la terre de la vis de fixation qui la fixe au panneau central .
4. Serrer la cosse ronde du nouveau fil de mise à la terre sur le panneau central. Serrer la vis à un couple de 17,3 kg cm.
5. Brancher le connecteur qui se trouve à l’autre extrémité du fil dans la borne de mise à la terre du panneau arrière.
6. Suivre les procédures suivantes :
a. Consulter Installation du couvercle de la source de courant à la page 101.
b. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).

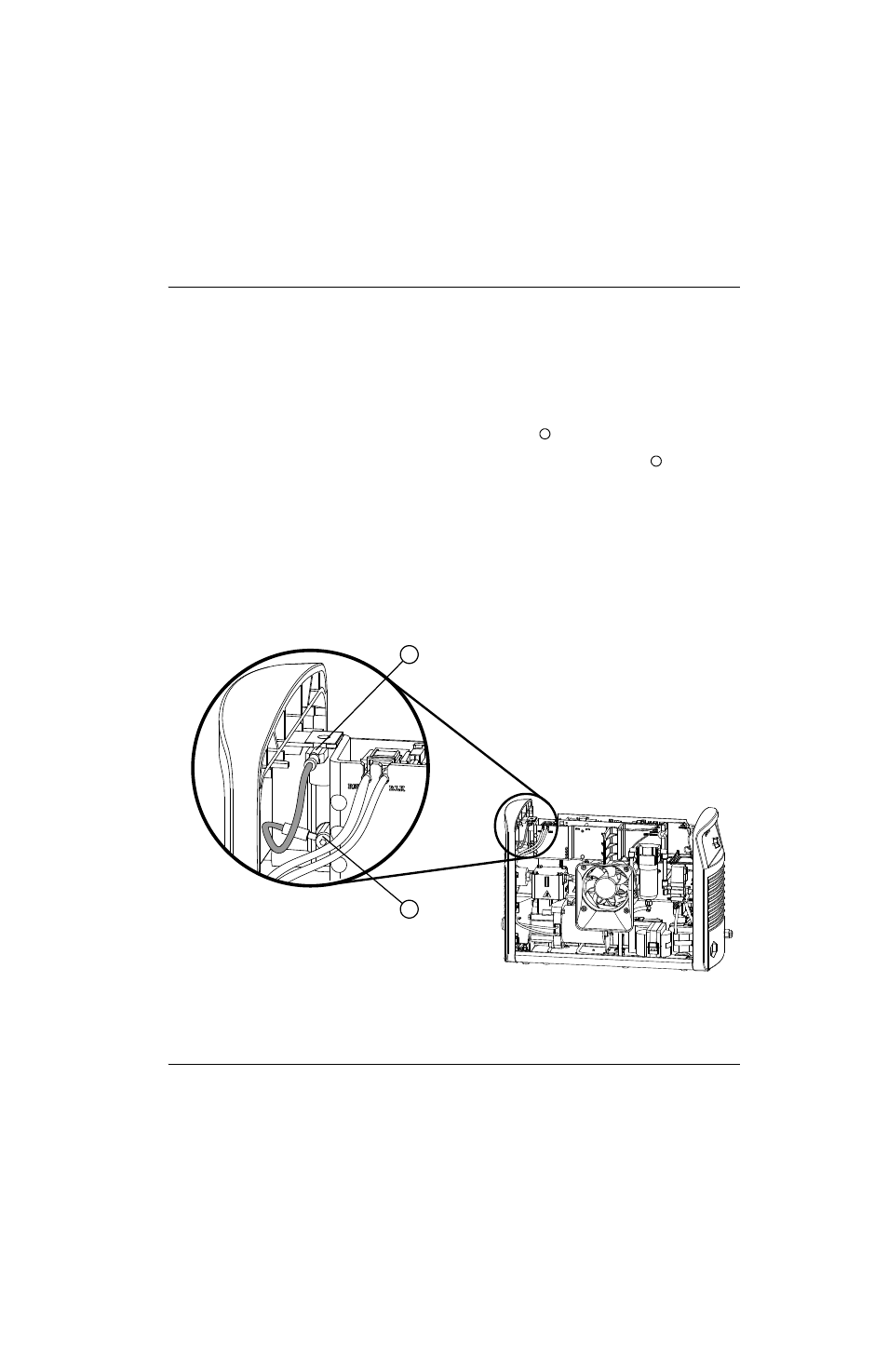

Figure 57
1
2
2
1
