60 Powermax30 AIR Manuel de service 808852
5 – Dépannage et tests de système

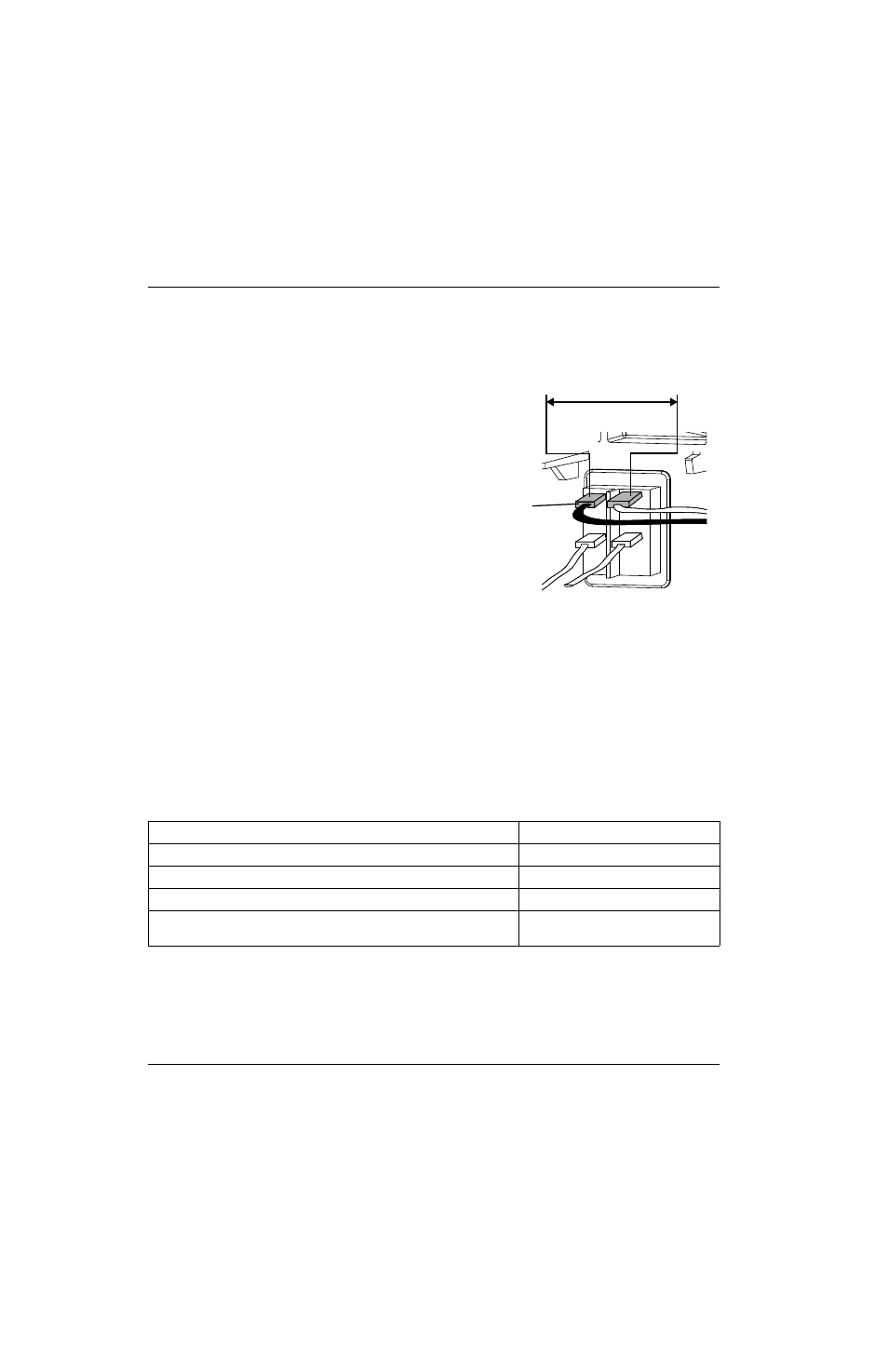

Vérification de l’interrupteur d’alimentation
1. Placer l’interrupteur d’alimentation sur la position arrêt (OFF) (O), débrancher le cordon d’alimentation de la source
de courant et ensuite placer l’interrupteur d’alimentation sur la position marche (ON) (I).
2. Vérifier la résistance dans les câbles en entrée.
La valeur de résistance doit être d’environ
75 kΩ.
3. Vérifier la résistance des câbles en entrée
à la terre pour s’assurer qu’ils sont détectés
comme ouverts. Pour toutes les sources
de courant, la résistance entre l’entrée
et la terre doit être supérieure à 20 MΩ.
 Lorsque l’alimentation est coupée et
l’interrupteur d’alimentation en position
arrêt (OFF) (O), tous les circuits devraient
être indiqués comme ouverts.
La valeur électrique indiquée comprend
une tolérance de ± 25 %. Toutefois, cette
plage est donnée uniquement à titre de
référence. Les valeurs de résistance
peuvent varier fortement en fonction du
type de multimètre et de la polarité utilisée
pour prendre les mesures.
4. Déposer les consommables de la torche.
Si les consommables ne sont pas démontés, les valeurs de résistance ne seront pas justes.
5. Comparer la résistance de sortie aux valeurs indiquées dans le tableau suivant.
 J16 et J17 sont identifiés du côté du composant du circuit imprimé d’alimentation.
Consulter la
Figure 1 pour connaître les emplacements à l’arrière du circuit imprimé
d’alimentation.
Mesure de la résistance (consommables retirés) Valeurs approximatives
Du câble de retour (J22) à la buse (J16, fil rouge) 100 kΩ
Du câble de retour (J22) à l’électrode (J17, fil blanc) 20 kΩ
De l’électrode (J17, fil blanc) à la buse (J16, fil rouge) 120 kΩ
Du câble de retour (J22), de la buse (J16, fil rouge)
et de l’électrode (J17, fil blanc) à la terre > 20 MΩ
75 kΩ
Noir (CSA)
Marron (CE)
