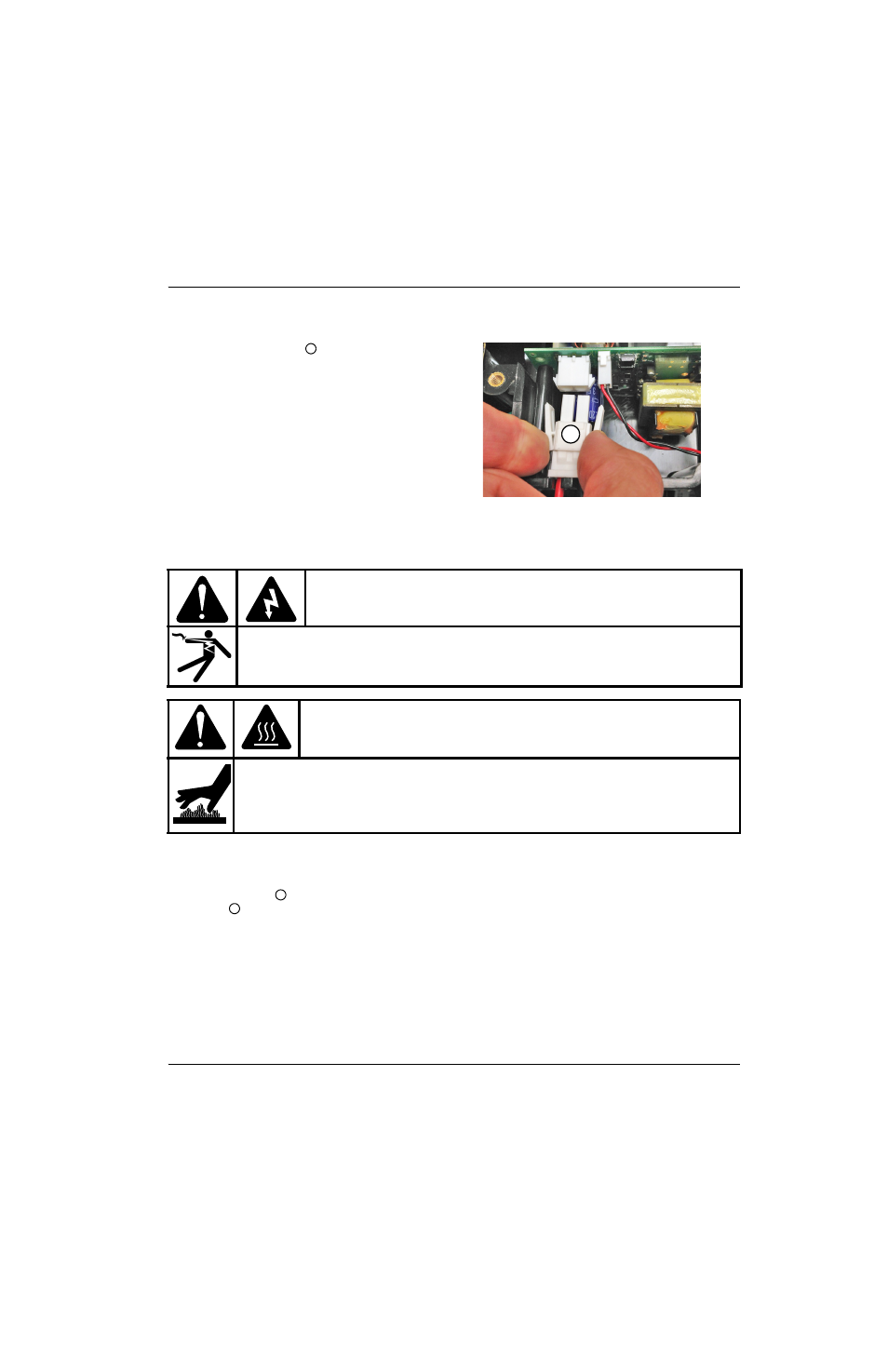

Powermax30 AIR Manuel de service 808852 95
5 – Dépannage et tests de système
6. Régler l’interrupteur d’alimentation sur arrêt O (OFF).
7. Retirer le connecteur J2 du circuit imprimé
d’entrainement du compresseur.
8. Régler l’interrupteur d’alimentation sur la position marche
(ON) (I).
9. Appuyer rapidement sur la gâchette de la torche et
regarder la DEL de diagnostic verte (D5) sur le circuit
imprimé d’entrainement du compresseur. La DEL
s’allume-t-elle lorsque la torche est amorcée ?
a. Si oui, vérifier le compresseur interne. Passer à l’étape
suivante.
b. Si non, vérifier le circuit imprimé d’entrainement du compresseur. Passer à étape 16.
Test 9b – Vérifier le compresseur interne
10. Régler l’interrupteur d’alimentation sur arrêt O (OFF).
11. Du côté du ventilateur de la source de courant, tirer la pince sur la droite de l’électrovanne en arrière, et libérer la
vanne de la pince . Incliner doucement le haut de la vanne vers vous jusqu’à ce que vous voyez le bouton d’arrêt
des gaz . Consulter la Figure 19.
12. Connecter le compresseur interne à une source de courant externe de 12 V c.c. (par exemple une batterie
de voiture).
13. Maintenir appuyé le bouton d’arrêt forcé des gaz sur le haut de l’électrovanne puis appuyer rapidement sur
la gâchette de la torche. Le compresseur fonctionne-t-il, de l’air sort de la torche ?
a. Si oui, vérifier le circuit imprimé d’entrainement du compresseur. Passer à l’étape suivante.
b. Si non, remplacer le compresseur interne. Consulter Remplacement du compresseur interne à la
page 162. S’assurer de remettre l’électrovanne en place entre les deux pinces du panneau central.
AVERTISSEMENT !
Durant le test, ne pas toucher la buse à l’extrémité de la torche. Des tensions dangereuses
peuvent provoquer des blessures graves.
AVERTISSEMENT !
LES SURFACES CHAUDES PEUVENT PROVOQUER DES BLESSURES
Laisser le compresseur interne refroidir avant de le toucher.
La surface du compresseur peut devenir très chaude durant son fonctionnement et causer
des blessures graves en cas de contact avec la peau.
2
2
3
4
