6 – Remplacement des composants de la source de courant

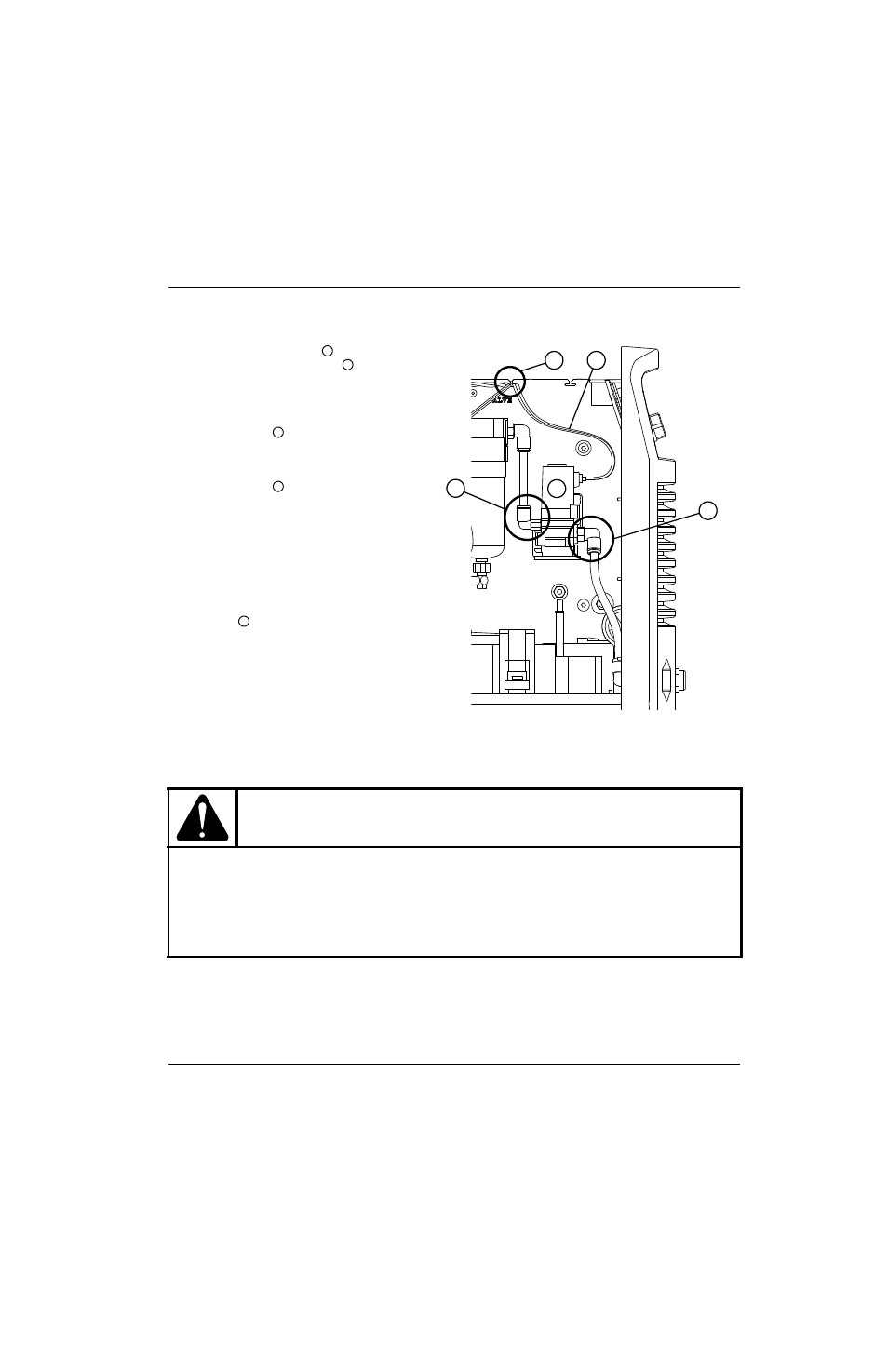

Installation de l’électrovanne
1. Placer l’électrovanne neuve
de façon à ce
que la paire de fils rouge et noir
partent
du haut et du côté droit de l’électrovanne.
2. Pousser pour connecter le tuyau d’alimentation
en gaz dans le raccord sur le côté gauche
de l’électrovanne
.
3. Pousser pour connecter le tuyau d’alimentation
en gaz dans le raccord sur le côté droit
de l’électrovanne
.
4. Remettre l’électrovanne en place entre les
deux attaches du panneau central. Elle devrait
se mettre en place.
5. Brancher le connecteur du fil de l’électrovanne
sur J6 sur le circuit imprimé d’alimentation.
Faire passer les fils rouge et noir à travers
l’encoche du panneau central qui s’appelle
« VALVE »
.
6. Vérifier l’étanchéité de chaque raccord sur
l’ensemble de l’électrovanne.
7. Suivre les procédures suivantes :
a. Consulter Installation du couvercle de la
source de courant à la page 101.
b. Rebrancher le cordon d’alimentation, puis
régler l’interrupteur d’alimentation sur
marche (ON) (I).
ATTENTION !
En présence de fuites dans les raccords ou dans les tuyaux d’alimentation en gaz :
Les vitesses de coupe peuvent diminuer.
La qualité de coupe peut se détériorer.
La capacité d’épaisseur de coupe peut diminuer.
La durée de vie des consommables peut être écourtée.
