Powermax30 AIR Manuel de service 808852
77
5 – Dépannage et tests de système

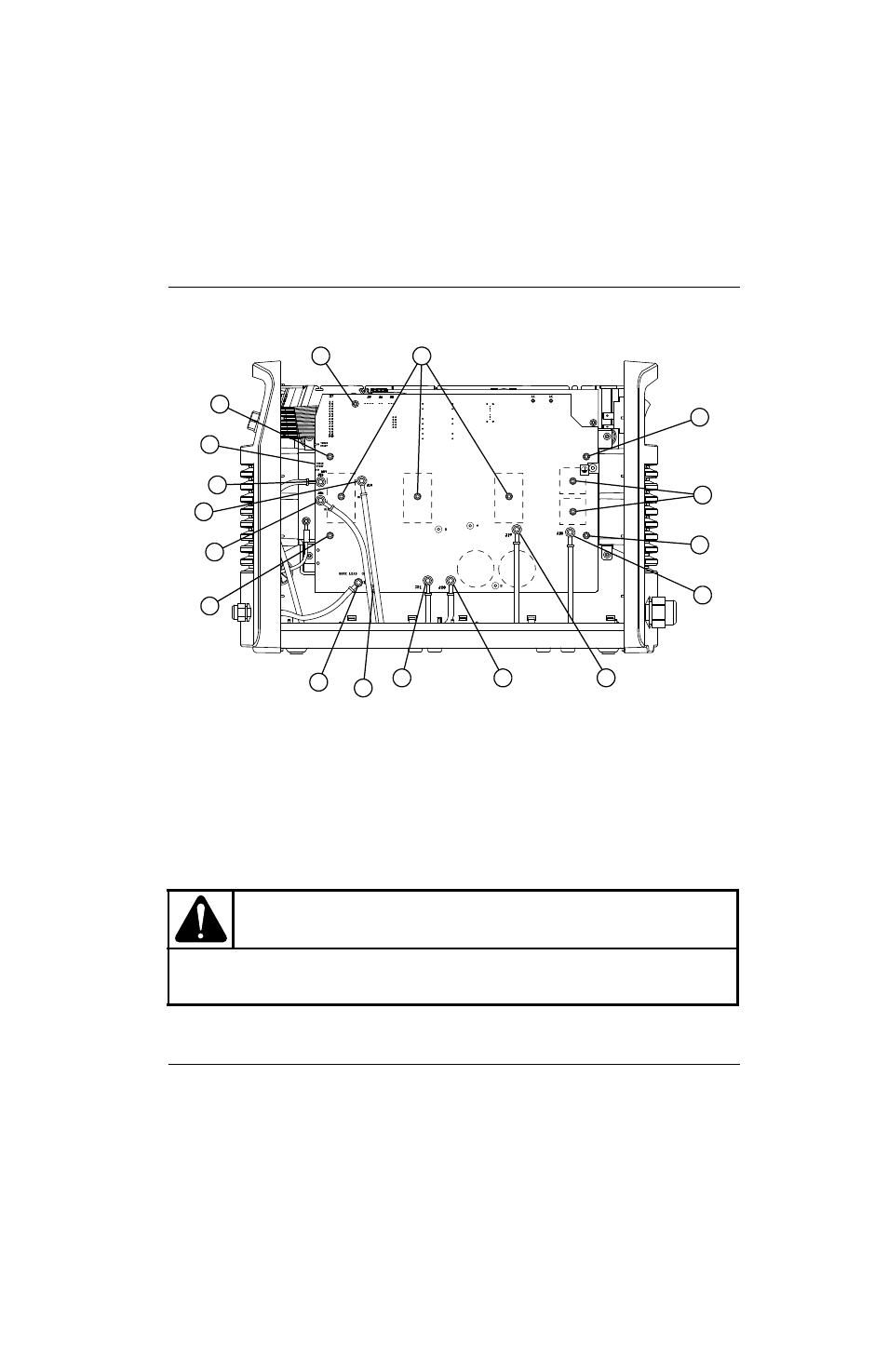

Figure 6 – Arrière de la source de courant
AVERTISSEMENT !
Des tensions jusqu’à 50 V c.c. sont toujours présentes dans le bus c.c. pendant au moins 30 secondes
après avoir débranché l’alimentation d’entrée. Laisser les tensions de bus se dissiper avant
d’effectuer tout test.
WORK LEAD (BLK)
AC
AC
R
w
TORCH
START
BLK
BLK
B
TORCH
START
1
2
4
3
2
2
1
2
11
12
13
5
6
7
8
9
10
1
Vis de retenue (2)
2
Vis de l’ensemble du dissipateur thermique (4)
3
Allumage de la torche et capteur de buse (J12)
4
J13
5
J14
6
J15
7
Connecteur du câble de retour (J22)
8
J21
9
J20
10
J19
11
J18
12
Vis du pont de diodes en entrée (2)
13
Vis de l’IGBT (3)
