6 – Remplacement des composants de la source de courant
Remplacement de la cuve de filtre à air et de la cartouche du filtre à air
Démontage de la cuve de filtre à air et de la cartouche du filtre à air
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
2. Depuis le côté ventilateur de la source de courant, débrancher le tuyau de vidange du raccord situé sur
la partie inférieure de la cuve de filtre à air.
 Il est normal de voir de l'eau dans le tuyau de vidange et dans la cuve de filtre à air. Retirer
toute eau éclaboussant l’intérieur de la source de courant avant de faire fonctionner à
nouveau le système.
 Pour un meilleur accès au filtre à air, déposer l’enceinte du ventilateur . Utiliser
des pinces à bec fin pour comprimer et dégager les deux agrafes du coin supérieur
de l’enceinte avant de dégager les deux agrafes inférieures du boîtier du ventilateur.
3. Tenir fermement le haut de l’ensemble du filtre à air avec une main. Avec l’autre main, dévisser la cuve de filtre
à air pour la retirer.

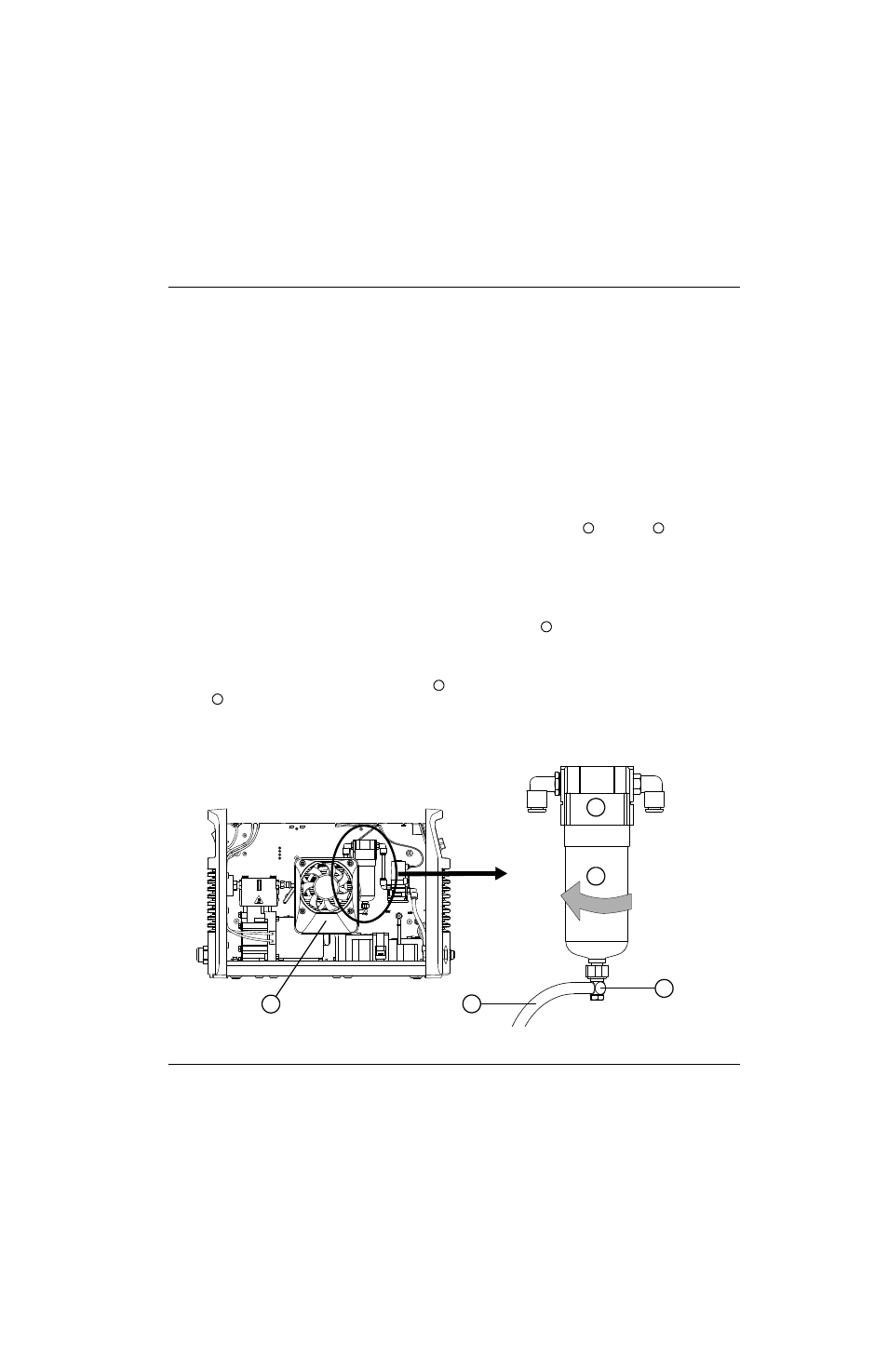

Figure 66
Numéro de kit Description
428378 Kit : Cartouche filtrante à air
428380 Kit : Cuve de filtre à air (comprend cartouche filtrante à air, joint torique et tuyau de vidange)
