162 Powermax30 AIR Manuel de service 808852
6 – Remplacement des composants de la source de courant
Remplacement du compresseur interne
Retrait du compresseur interne
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Consulter Dépose du couvercle de la source de courant à la page 100.
c. Consulter Démontage du panneau arrière à la page 106.
d. Consulter Retrait du ventilateur à la page 157.
e. Consulter Retrait du serpentin d’échange thermique à la page 159.
2. Débrancher le tuyau de vidange du filtre à air du trou situé sur la partie inférieure de la base de la source de courant.
 Il est normal de voir de l'eau dans le tuyau de vidange et dans la cuve de filtre à air.
Retirer toute eau éclaboussant l’intérieur de la source de courant avant de faire
fonctionner à nouveau le système.

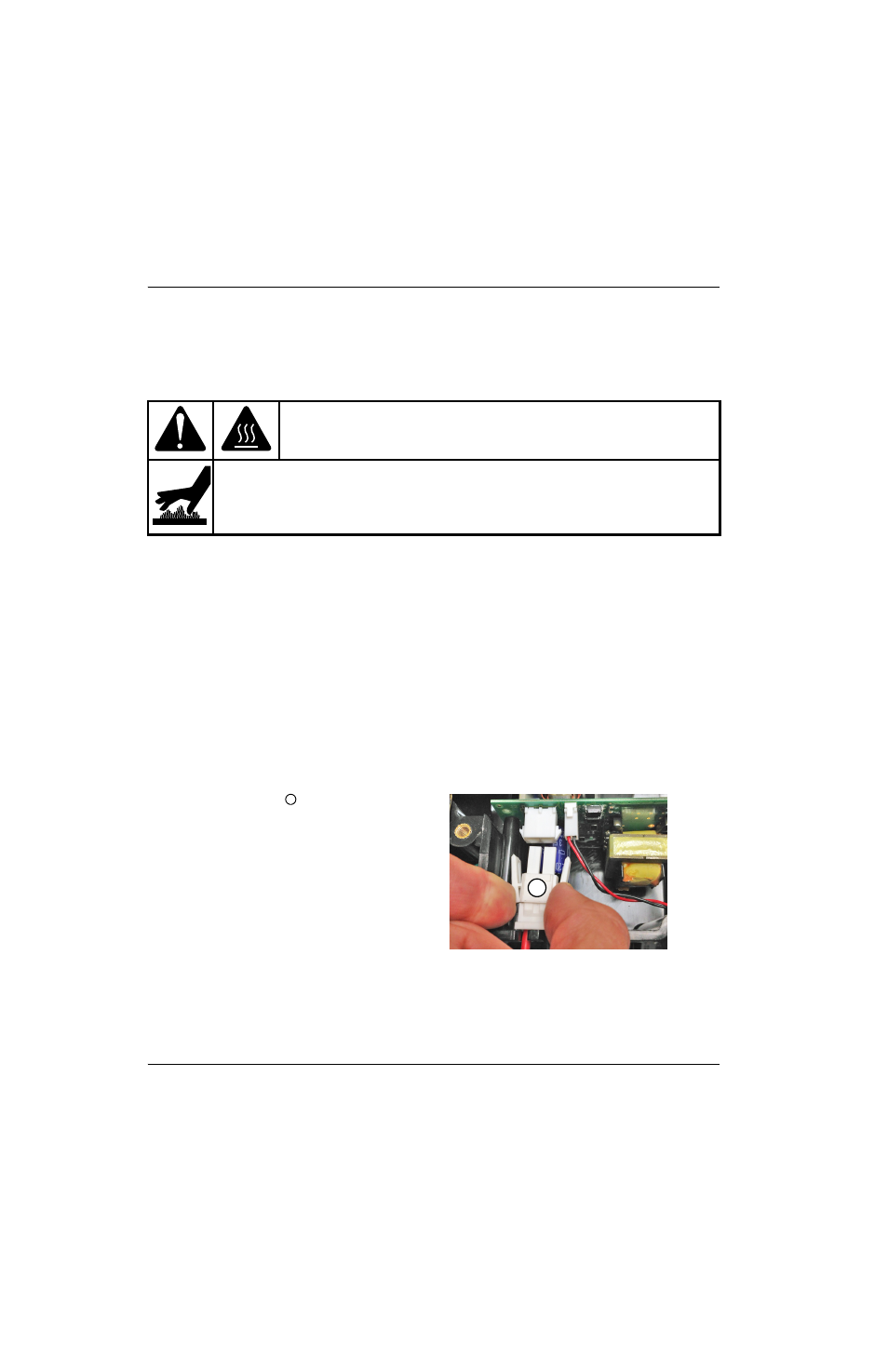

3. Retirer le connecteur J2 du circuit imprimé
d’entrainement du compresseur. Retirer les fils
de J2 des encoches situées dans le panneau
central.
Numéro de kit Description
428377 Kit : Compresseur interne (comprend un filtre d’entrée d’air et système d’extraction)
AVERTISSEMENT !
LES SURFACES CHAUDES PEUVENT PROVOQUER DES BLESSURES
Laisser le compresseur interne refroidir avant de le toucher.
La surface du compresseur peut devenir très chaude durant son fonctionnement et causer
des blessures graves en cas de contact avec la peau.
1
1
