Powermax30 AIR Manuel de service 808852
195
7 – Remplacement des composants de la torche
Remplacement du corps de la torche
1. Suivre les procédures suivantes :
a. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
b. Déposer tous les composants de la torche. Consulter Dépose de la poignée à la page 189.
2. Retirer la vis qui fixe le câble électrique de la torche au corps de la torche. Mettre de côté l’écrou et la vis.
3. Retirer le ruban qui fixe le câble électrique de la torche au corps de la torche.

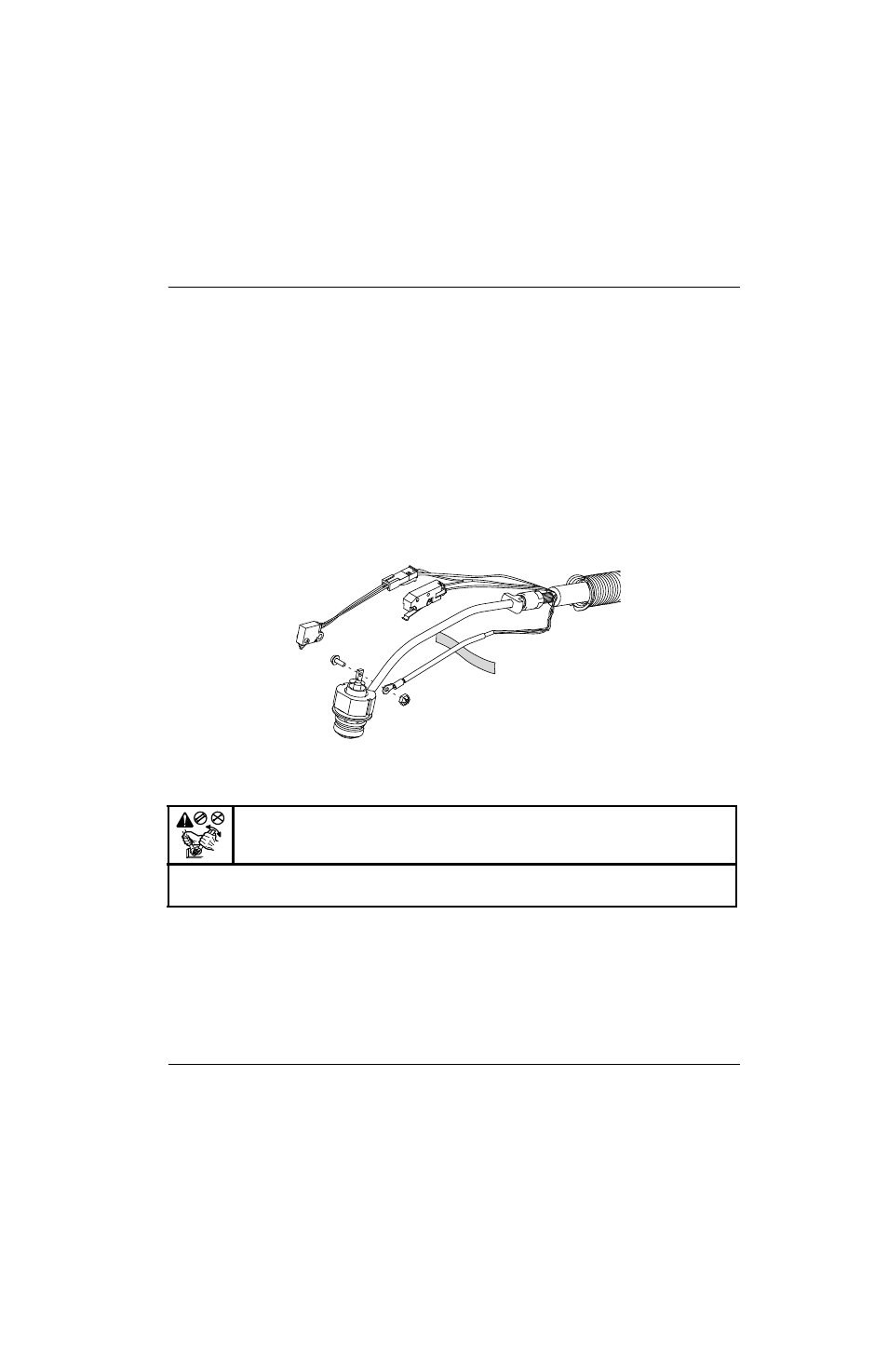

Figure 100
4. Utiliser deux clés pour desserrer le tuyau de gaz qui relie le corps de la torche au faisceau de torche.
Kit
Description
Kit : Corps de la torche Air T30 (comprend joint torique)
ATTENTION !
Toujours utiliser deux clés pour desserrer et serrer correctement les écrous et boulons hexagonaux
mentionnés dans ces procédures.
Retirer le ruban pour déposer
