76 Powermax30 AIR Manuel de service 808852
5 – Dépannage et tests de système
Tests du système
Il est possible d’utiliser soit le collier de mise à la terre situé en haut du panneau arrière ou la vis de mise à la terre
du dissipateur thermique (identifié par le symbole de mise à la terre sur le circuit imprimé d’alimentation) pour tous les
tests qui nécessitent de raccorder le multimètre à la terre.

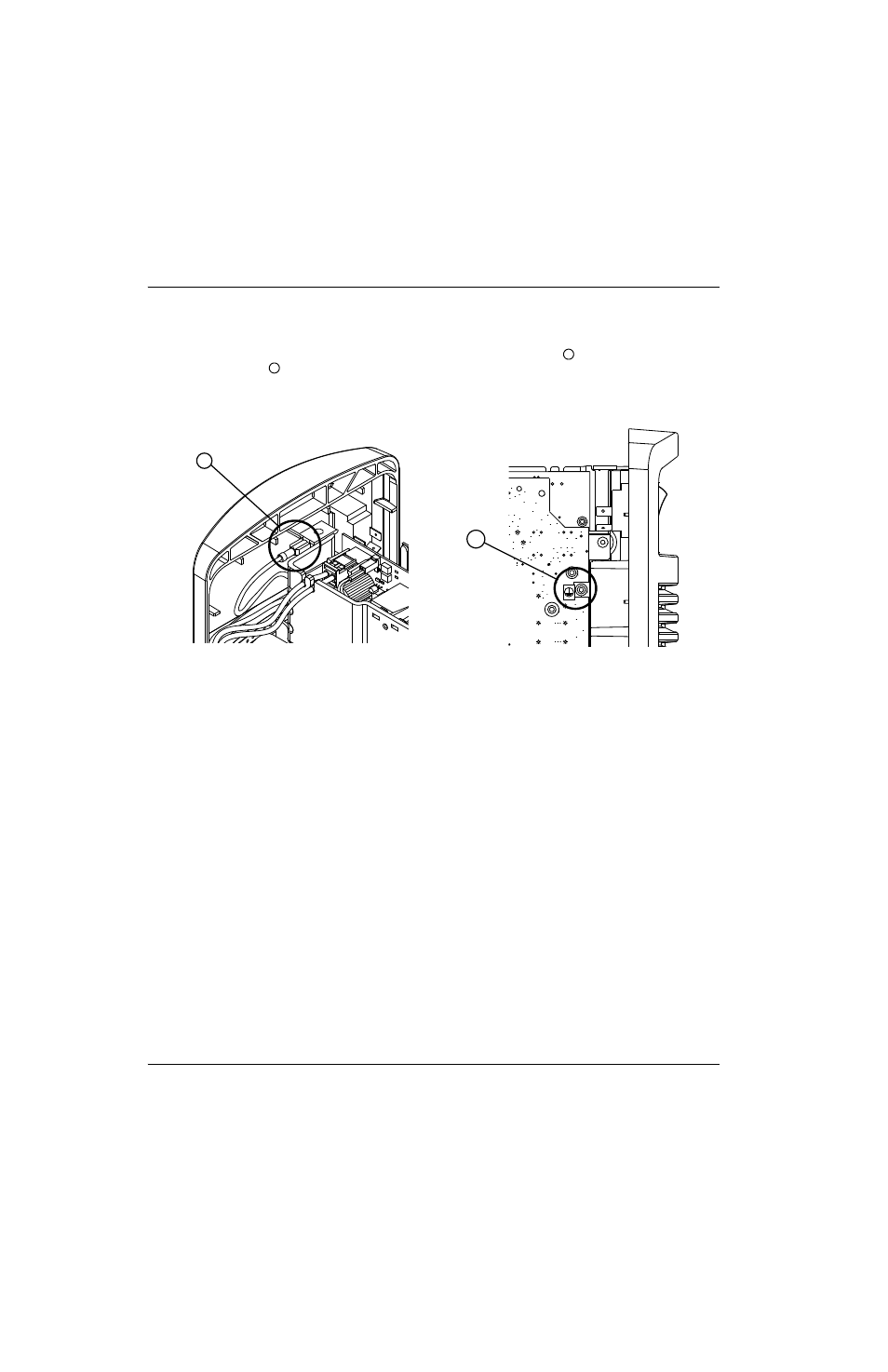

Figure 5 – Options de mise à la terre
1
2
1
2
