94 Powermax30 AIR Manuel de service 808852
5 – Dépannage et tests de système
Test 9 – Compresseur interne, circuit imprimé d’entrainement du compresseur et circuit
imprimé d’alimentation
Si les DEL de défaillance du compresseur interne et de température sont toutes les deux allumées, la cause peut être :
 Défaillance du compresseur interne
 Défaillance du circuit imprimé d’entrainement du compresseur (PCB3)
 Défaillance du circuit imprimé d’alimentation (PCB2)
Utiliser ce test pour vérifier de façon systématique chacun de ces trois composants pour déterminer lequel doit être
remplacé.
 Pour un aperçu global de cette procédure, consulter Diagramme du processus pour
le dépannage des DEL de défaillance du compresseur interne et de température à la
page 222.
Couper l’alimentation (OFF) et déposer le couvercle
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. Consulter Dépose du couvercle de la source de courant
à la page 100.
3. Retirer la barrière de composant. Consulter Retrait de la barrière de composant à la page 102.

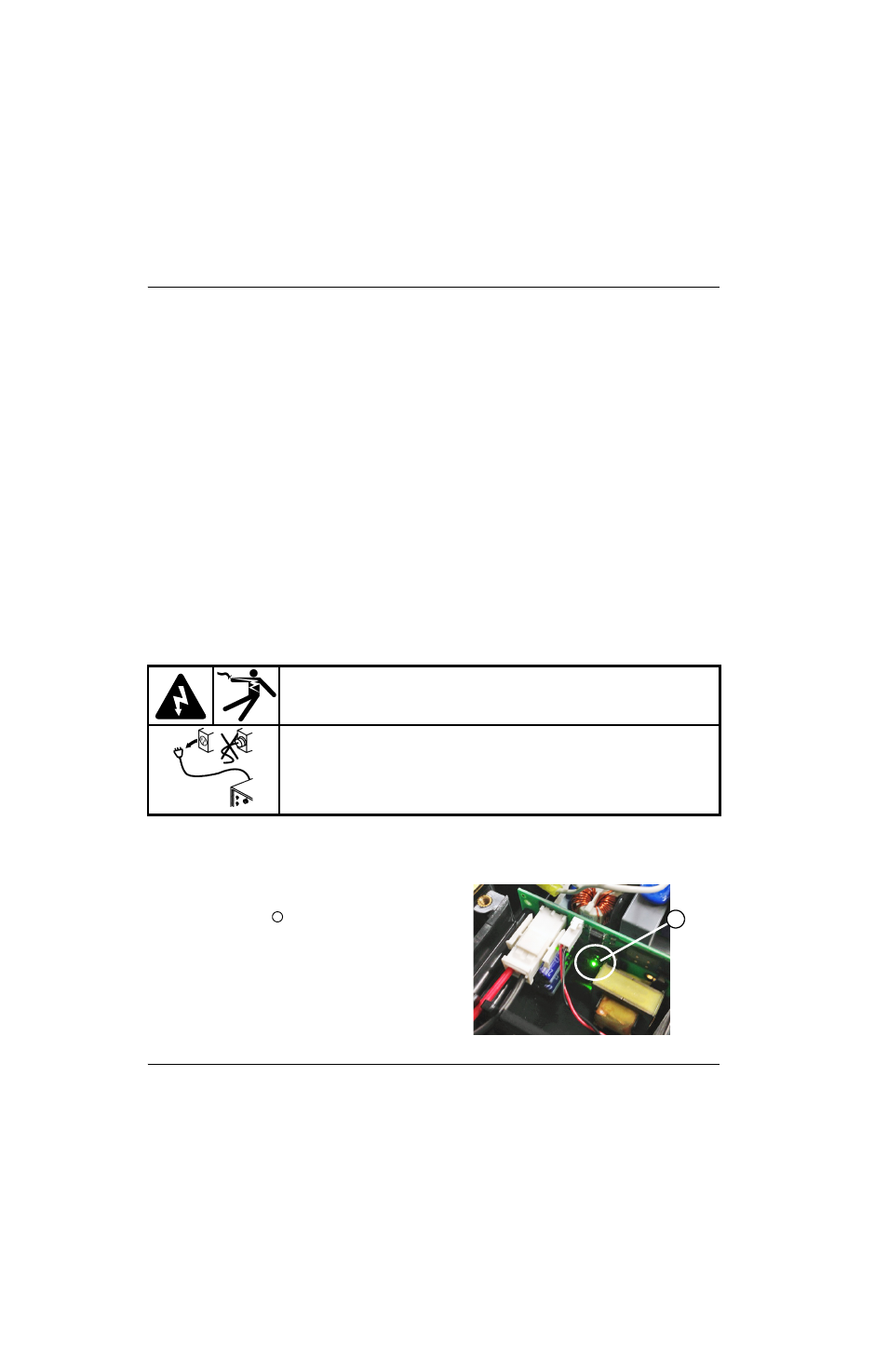

Test 9a – Vérifier la DEL de diagnostic (D5) sur le circuit imprimé d’entrainement du compresseur
4. Rebrancher le cordon d’alimentation, puis régler l’interrupteur d’alimentation sur marche (ON) (I).
5. Appuyer rapidement sur la gâchette de la torche pour forcer
le débit de gaz sans amorcer un arc et regarder la DEL de
diagnostic verte (D5)
sur le circuit imprimé d’entrainement
du compresseur. La DEL s’allume-t-elle lorsque la torche est
amorcée ?
a. Si oui, vérifier le compresseur interne. Passer à étape 10.
b. Si non, passer à la prochaine étape.
 La DEL de diagnostic D5 indique la présence ou non d’une
sortie de 15 V c.c. du circuit imprimé d’entrainement du
compresseur au compresseur interne.
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 57 avant de poursuivre.
