MANUEL D'UTILISATION MARK 3 FRANÇAIS 71569103 12-04
Page 75 of 77

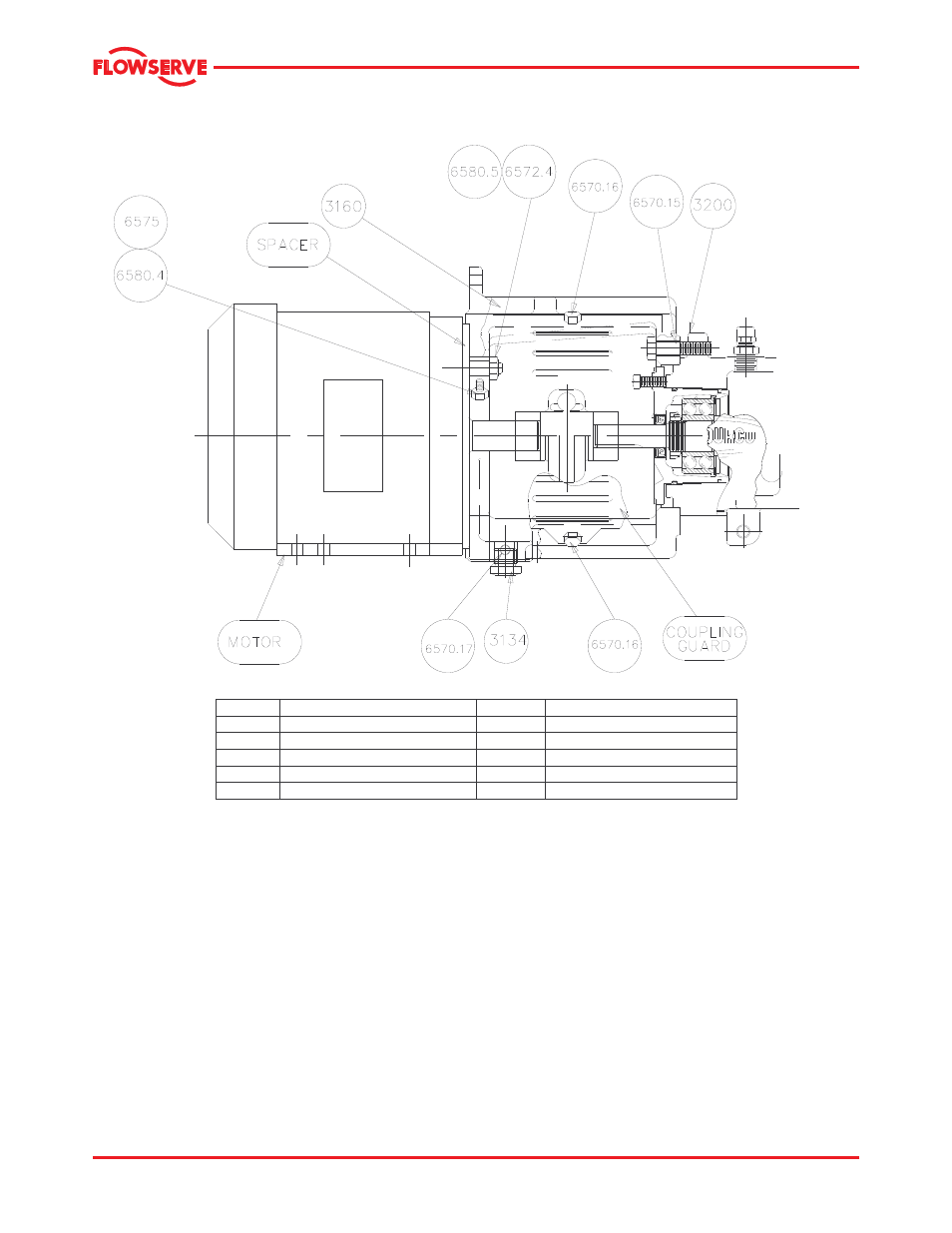

8.9 Pompe Mark 3 Monobloc, Groupe 1 et Groupe 2
Item
Description
6570.17
Vis de blocage
3134
Pied, réglable
6572.4
Goujon, moteur
3160
Entretoise de centrage
6575
Vis de réglage
3200
Corps de palier, roulement
6580.4
Contre-écrou de réglage
6570.15
Vis à tête hexagonale
6580.5
Ecrou à six pans, moteur
6570.16
Vis à tête hexagonale
8.10 Schéma de disposition général
Le schéma de disposition général et les schémas
particuliers exigés par le contrat seront envoyés à
l'acheteur séparément, sauf si le contrat impose que
ceux-ci soient inclus dans le manuel d'utilisation.
Si nécessaire, des copies des autres schémas
envoyés séparément à l'acheteur devront être
obtenues auprès de l'acheteur et devront être
conservées avec ce manuel d'utilisation.
