MANUEL D'UTILISATION MARK 3 FRANÇAIS 71569103 12-04

Page 20 of 77

Trois de ces exigences sont:

1. Le châssis doit fournir une rigidité suffisante pour

assurer que l’ensemble puisse être transporté et

installé sans être endommagé, en supposant que

des précautions raisonnables sont prises pendant

le transport. Il doit également être suffisamment

rigide pour résister aux charges de

fonctionnement lorsqu’il est installé correctement.

2. Le châssis doit fournir une surface de fixation

raisonnablement plate pour la pompe et son

entraînement. Les surfaces irrégulières entraînent

une assise boiteuse qui peut rendre l’alignement

difficile, voir impossible. L’expérience montre qu’un

châssis dont la planéité de la surface supérieure est

de 1.25 mm/m (0.015 in./ft) sur la diagonale du

châssis fournit une surface de fixation appropriée.

Par conséquent, c’est la tolérance à laquelle nous

fournissons nos châssis standard. Certains

utilisateurs peuvent désirer une surface encore plus

plane qui peut faciliter l’installation et l’alignement.

Flowserve peut fournir des châssis plus plats sur

demande à un coût supplémentaire. Par exemple,

notre châssis type E « Dix points » illustré à la

Figure 4-1 offre une planéité de surface de fixation

de 0.17 mm/m (0.002 in./ft).

3. Le châssis doit être conçu pour permettre à

l’utilisateur d’effectuer l’alignement final de la

pompe et de son entraînement sur site à leur

propres normes et pour compenser pour tout

mouvement de la pompe et de l’entraînement qui

s’est produit pendant la manipulation. Les

pratiques industrielles standard sont d’obtenir

l’alignement final en déplaçant le moteur pour

correspondre à la pompe. La pratique de

Flowserve consiste à confirmer dans notre atelier

que la pompe peut être alignée correctement.

Avant l’expédition, nous vérifions qu’il y a

suffisamment de possibilité de mouvement

horizontal sur le moteur pour obtenir un

alignement final “parfait” lorsque l’installateur

place le châssis dans sa condition originale sans

contrainte avec le dessus horizontal.

4.3.4 Châssis montés sur ressort et sur chandelles

Flowserve offre des châssis montés sur ressort et sur

chandelles. (Voir la Figure 4-2 pour l’option montée

sur chandelle). Le faible niveau de vibration des

pompes Mark 3 permet l’utilisation de ces châssis - à

condition qu’il s'agisse de modèles rigides. Le

châssis est posé sur une surface plane sans boulons

de serrage ni autre moyen d’ancrage sur le sol.

Des instructions générales pour l’assemblage des

châssis sont données ci-dessous. Pour des

informations dimensionnelles, veuillez consulter la

fiche technique Flowserve appropriée.

4.3.4.1 Instructions de montage des châssis

montés sur chandelles

Voir Figure 4-3.

a) Lever ou bloquer le châssis et la pompe au-

dessus du sol pour permettre l’assemblage des

chandelles.

b) Prédéterminer ou mesurer la hauteur désirée

approchée du châssis au-dessus du sol.

c) Régler les écrous inférieurs [2] au-dessus de la

tête de boulon de chandelle [1] à la hauteur

désirée.

d) Assembler la rondelle de sécurité [3] sur le boulon

de chandelle.

e) Assembler le boulon de chandelle dans le trou dans

la plaque inférieure et le maintenir en place.

f) Assembler la rondelle de sécurité [3] et l'écrou [2]

sur le boulon de chandelle. Serrer l’écrou sur la

rondelle frein.

g) Lorsque les quatre chandelles ont été assemblées,

positionner le châssis en place, sur les cuvettes de

sol [4] sous chaque emplacement de chandelle et

abaisser le châssis au sol.

h) Régler l'horizontalité et faire les réglages finaux

de hauteur pour les tuyaux d’aspiration et de

refoulement en desserrant d’abord les écrous

supérieurs et en tournant les écrous inférieurs

pour monter ou abaisser le châssis.

i) Serrer d’abord les écrous inférieurs et supérieurs

sur la rondelle de sécurité [3] puis serrer les

autres écrous.

j) Il est à noter que les conduites doivent être

supportées individuellement et que le châssis

monté sur chandelles n’est pas conçu pour

supporter la charge totale statique des conduites.

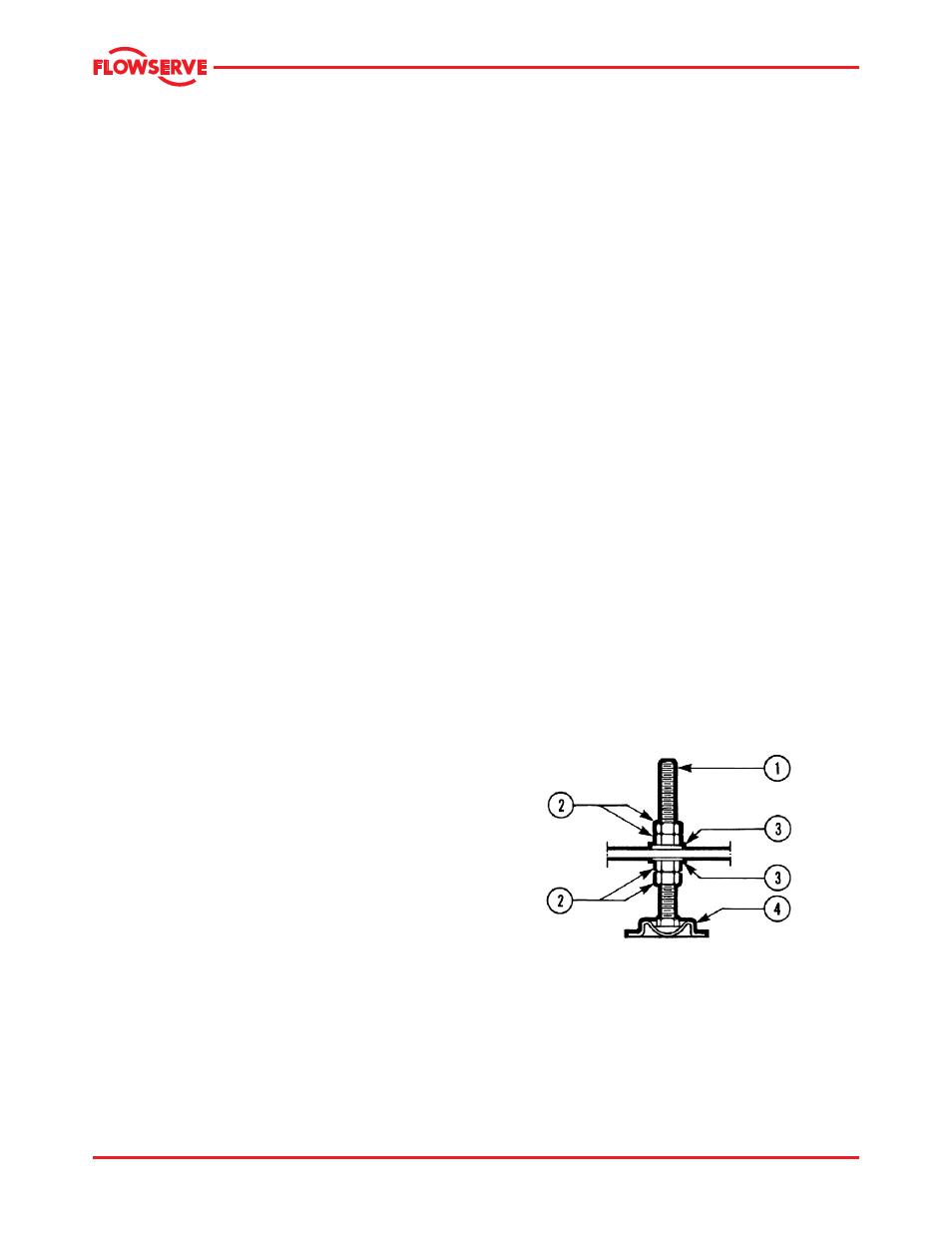

Figure 4-3

1. Boulons de chandelle

2. Ecrous

3. Rondelle des sécurité

4. Cuvette de sol
