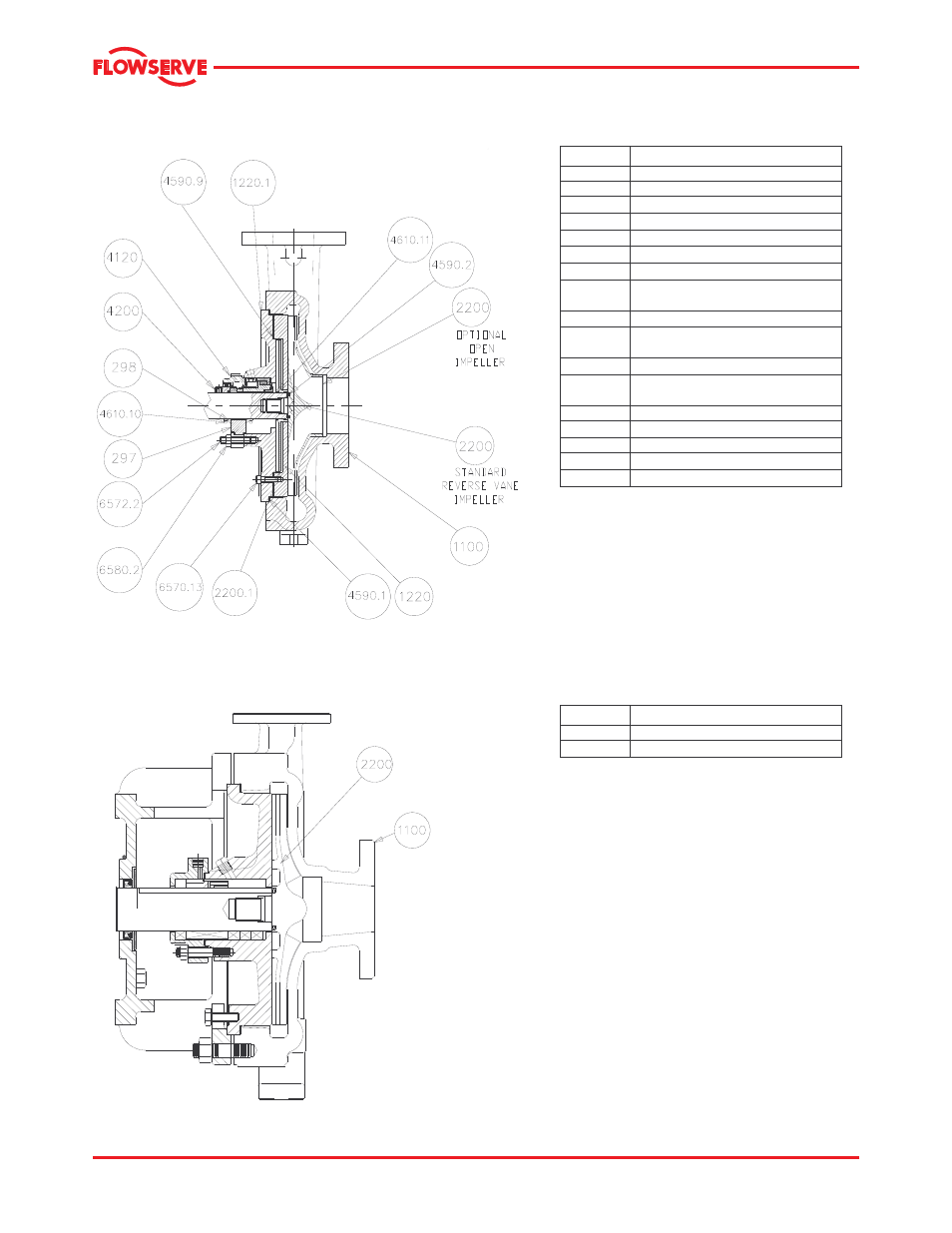

8.3 Pompe Mark 3 Sealmatic, Groupe 2
8.4 Mark 3 Lo-Flo, Group 2
Elément Description
297 Siège
298 Joint à lèvre
1100 Corps de pompe
1220 Flasque arrière
1220.1 Flasque - répulseur
2200 Impulseur
2200.1 Répulseur
4120
Presse-étoupe - garniture
d'étanchéité, en option
4200 Garniture mécanique
4590.1
Joint d'étanchéité du flasque
arrière
4590.2 Joint d'étanchéité de l'impulseur
4590.9
Joint d'étanchéité - flasque du
répulseur
4610.10 Joint torique du joint a lèvre
4610.11 Joint torique - répulseur
6570.13 Vis - flasque du répulseur
6572.2 Goujon - presse-étoupe
6580.2 Ecrou à six pans - presse-étoupe
Notes:
Voir figures 6-30 GP3 Sealmatic partie mouillée.
Elément Description
1100 Corps de pompe
1220 Flasque arrière
