MANUEL D'UTILISATION MARK 3 FRANÇAIS 71569103 12-04
Page 63 of 77
f) Le répulseur et l’impulseur peuvent maintenant être
installés en suivant les instructions de la section
6.6.3.

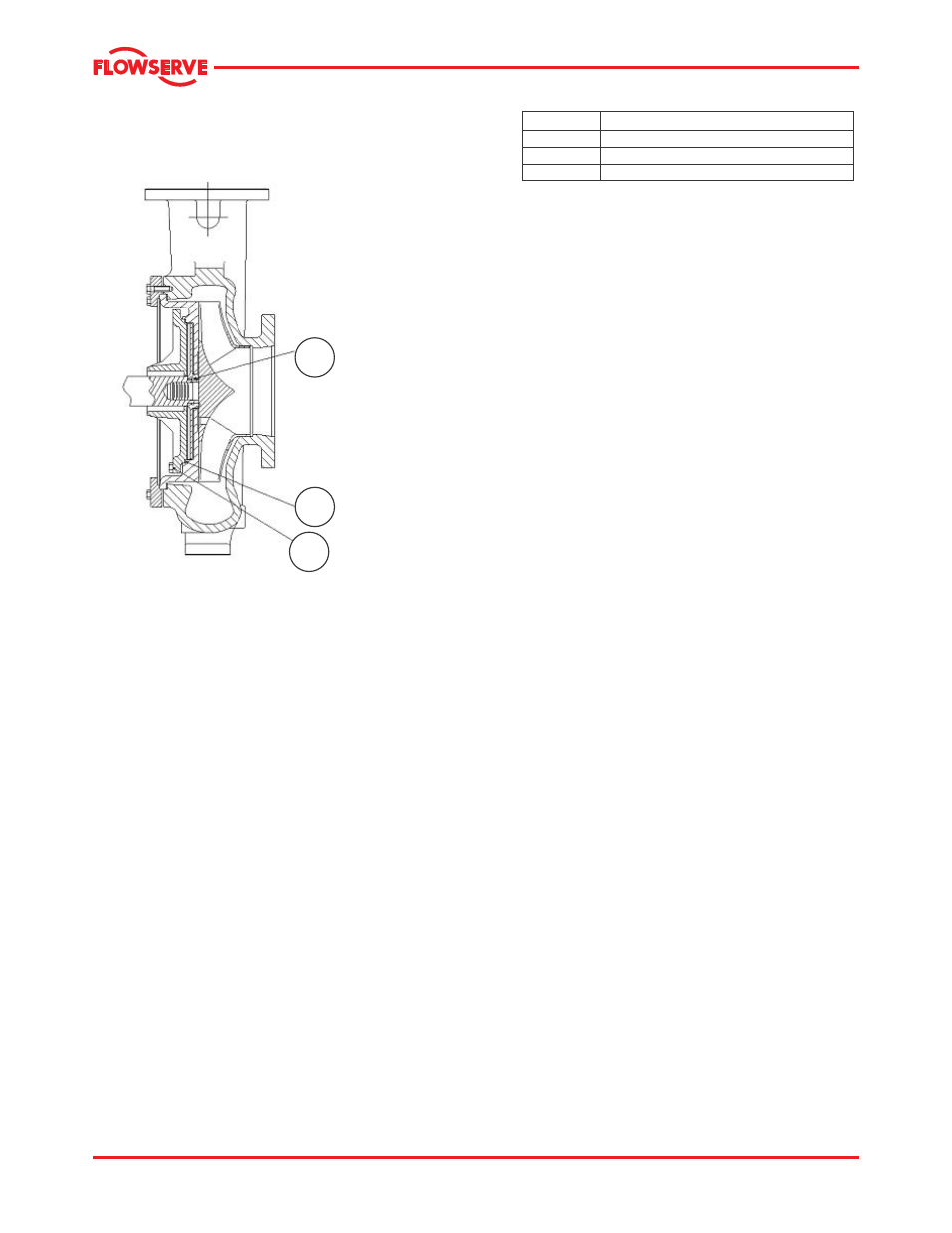

Figure 6-29 Groupe 3 – Sealmatic
Elément Nom de la pièce
4610.11 Joint torique de répulseur
4590.9 Joint d'étanchéité – Flasque du répulseur
6570.13 Vis à tête hexagonale
6.9.4 Pompes monobloc – montage final
a) Installer l’entretoise de centrage du moteur
[3160] sur le corps de palier en utilisant les trois
vis à tête hexagonale [6570.15].
b) Installer l’ensemble dans le corps comme décrit
dans la section 6.9.5.
c) Niveler l’ensemble avec le pied du corps de
palier [3134]. Eliminer le porte-à-faux en réglant
le pied et en tournant l’entretoise de centrage
légèrement. Fixer l’ensemble sur le châssis et
serrer les vis de blocage [6570.17].
d) Remonter le moteur, l’accouplement et le protégé
accouplement.
6.9.5 Remontage sur le corps de pompe
a) Installer un nouveau joint d'étanchéité de flasque
arrière [4590.1] entre le flasque arrière [1220] et
le corps de pompe [1100].
b) Utiliser des goujons [6572.1] et des écrous
[6580.1] pour terminer de remonter votre pompe
Flowserve Mark 3.
4610.11
4590.9
6570.13
